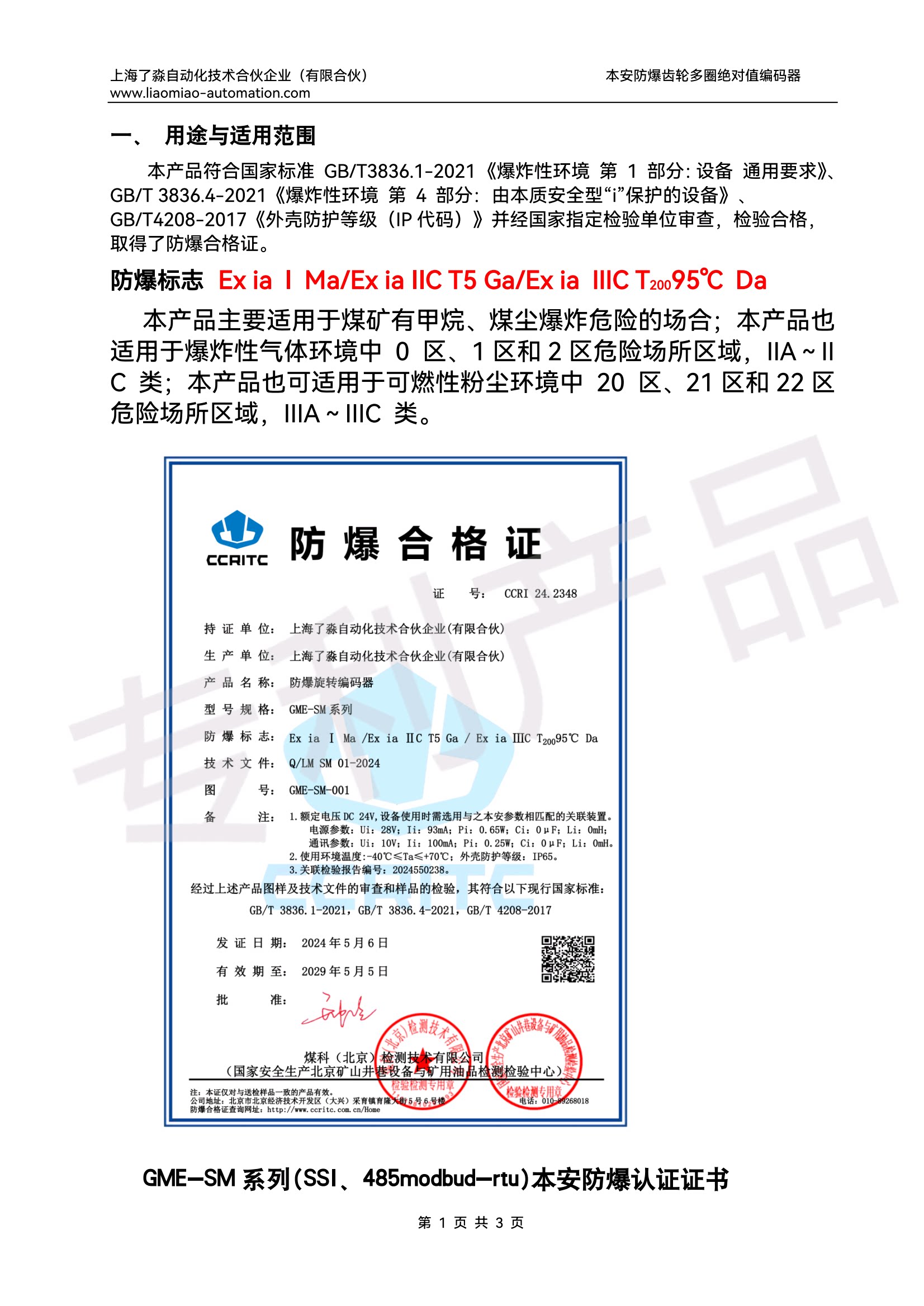

一、 用途与适用范围
本产品符合国家标准 GB/T3836.1-2021 《爆炸性环境 第 1 部分：设备 通用要求》、GB/T 3836.4-2021《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》、GB/T4208-2017《外壳防护等级（IP代码）》并经国家指定检验单位审查，检验合格，取得了防爆合格证。

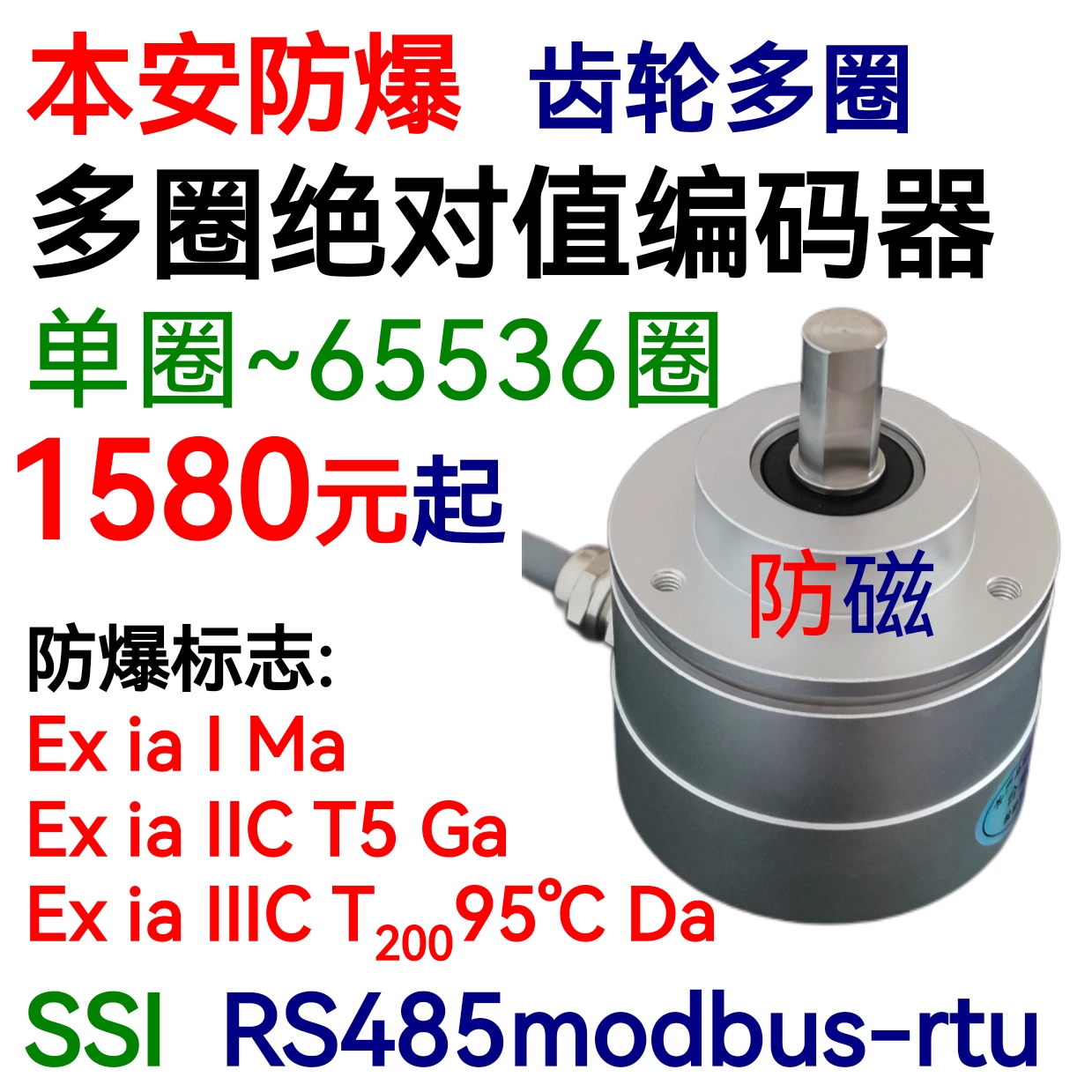

防爆标志 Ex ia Ⅰ Ma/Ex ia IIC T5 Ga/Ex ia ⅢC T20095℃ Da
本产品主要适用于煤矿有甲烷、煤尘爆炸危险的场合；本产品也适用于爆炸性气体环境中 0 区、1区和2区危险场所区域，ⅡA～ⅡC 类；本产品也可适用于可燃性粉尘环境中 20 区、21区和22区危险场所区域，ⅢA～ⅢC 类。

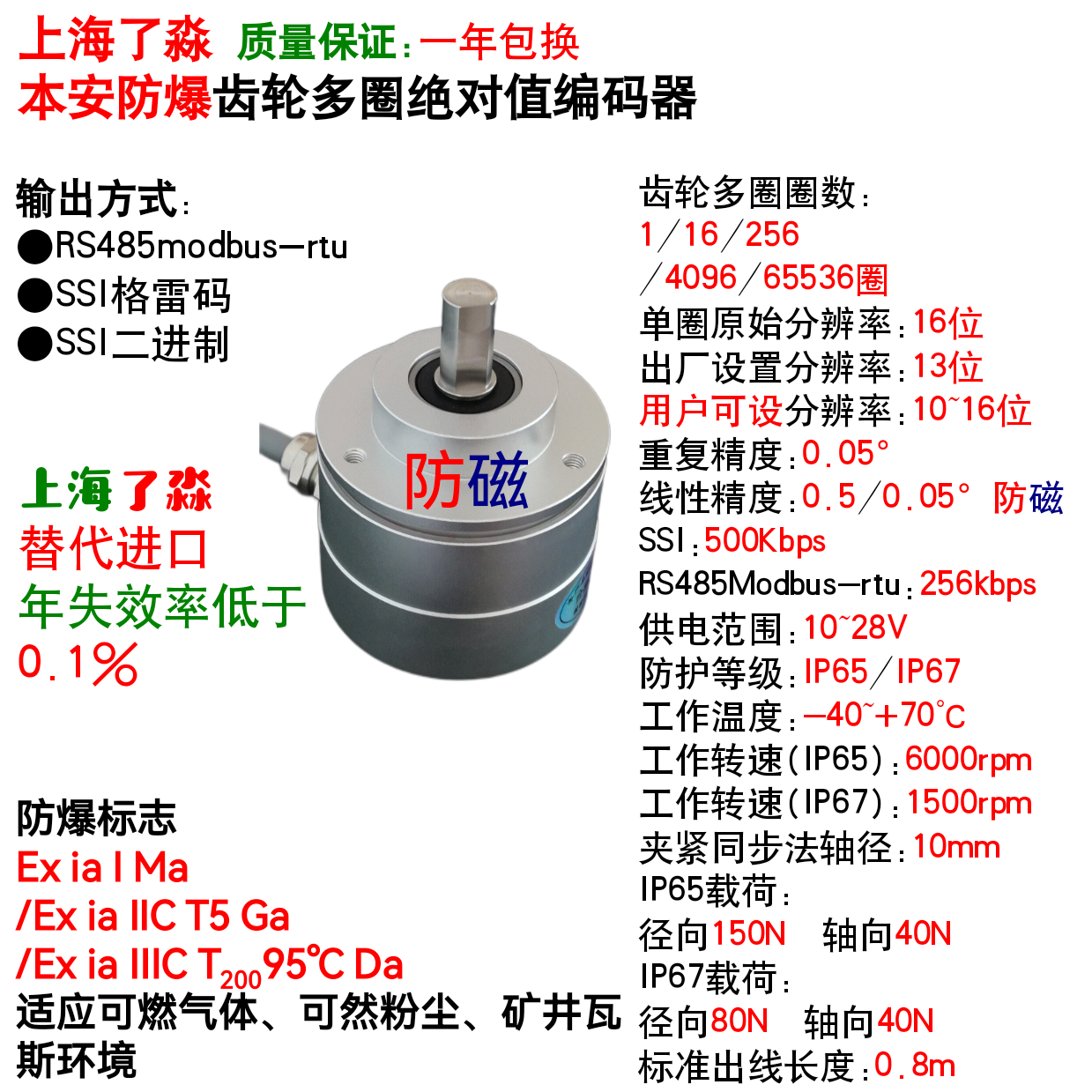

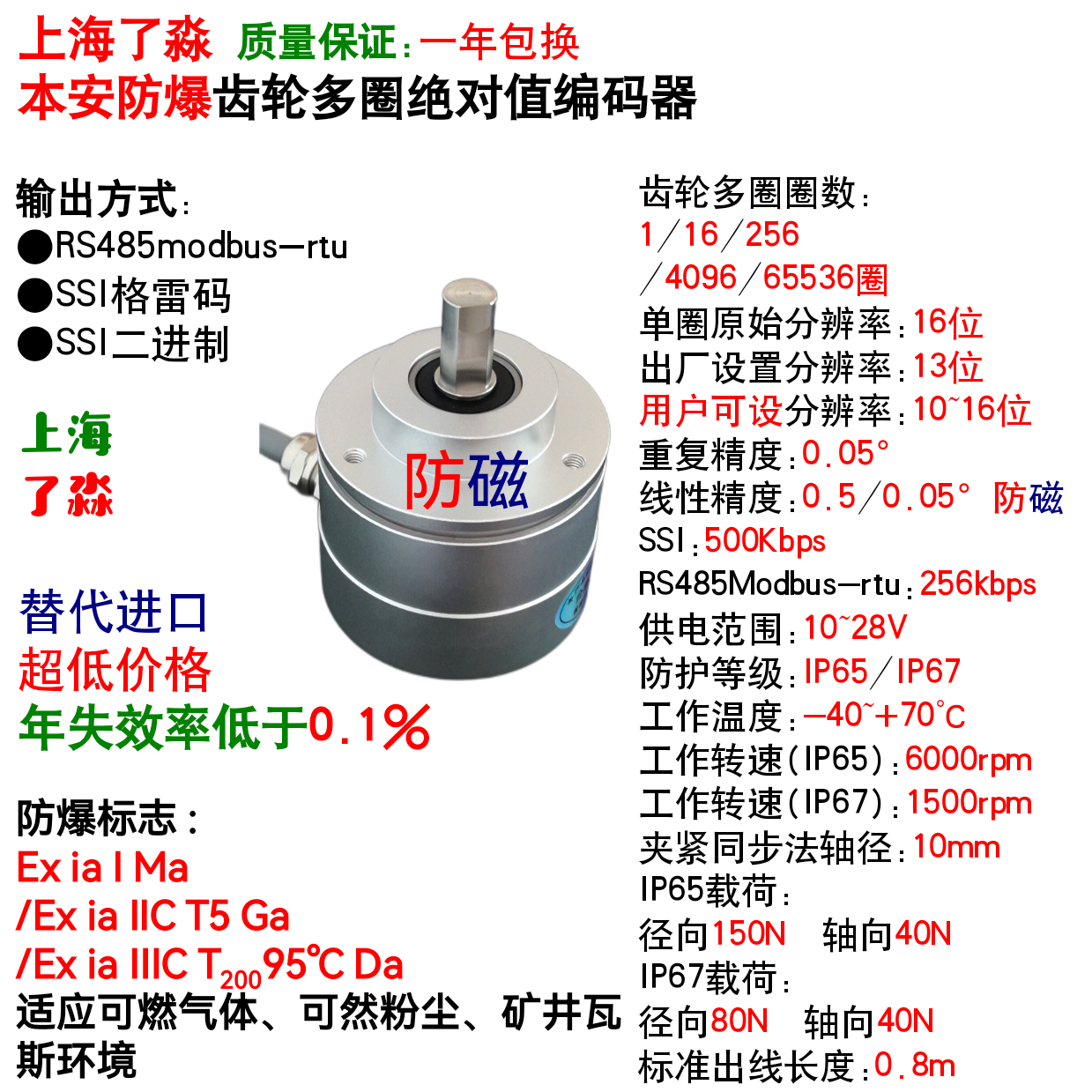

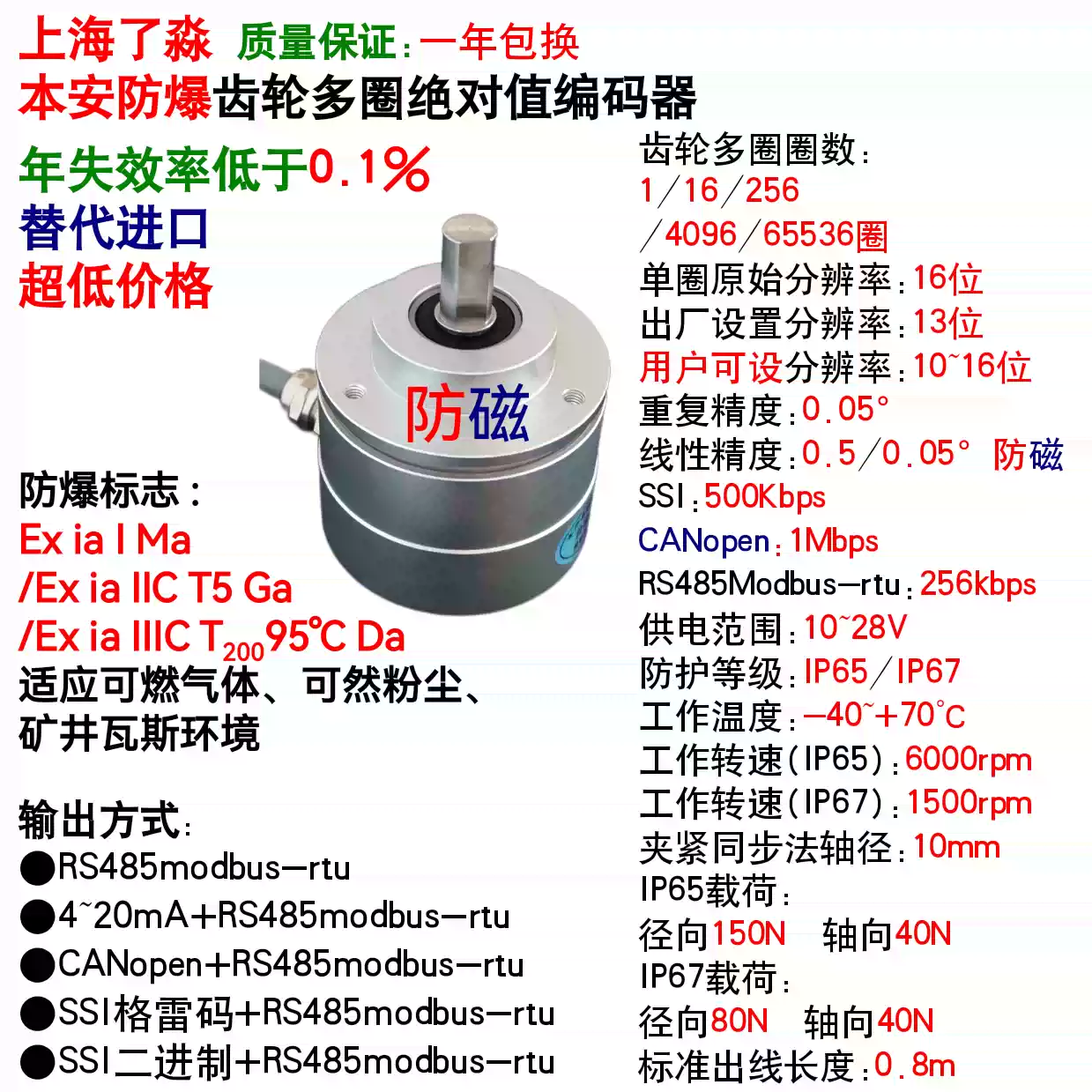

二、 基本参数

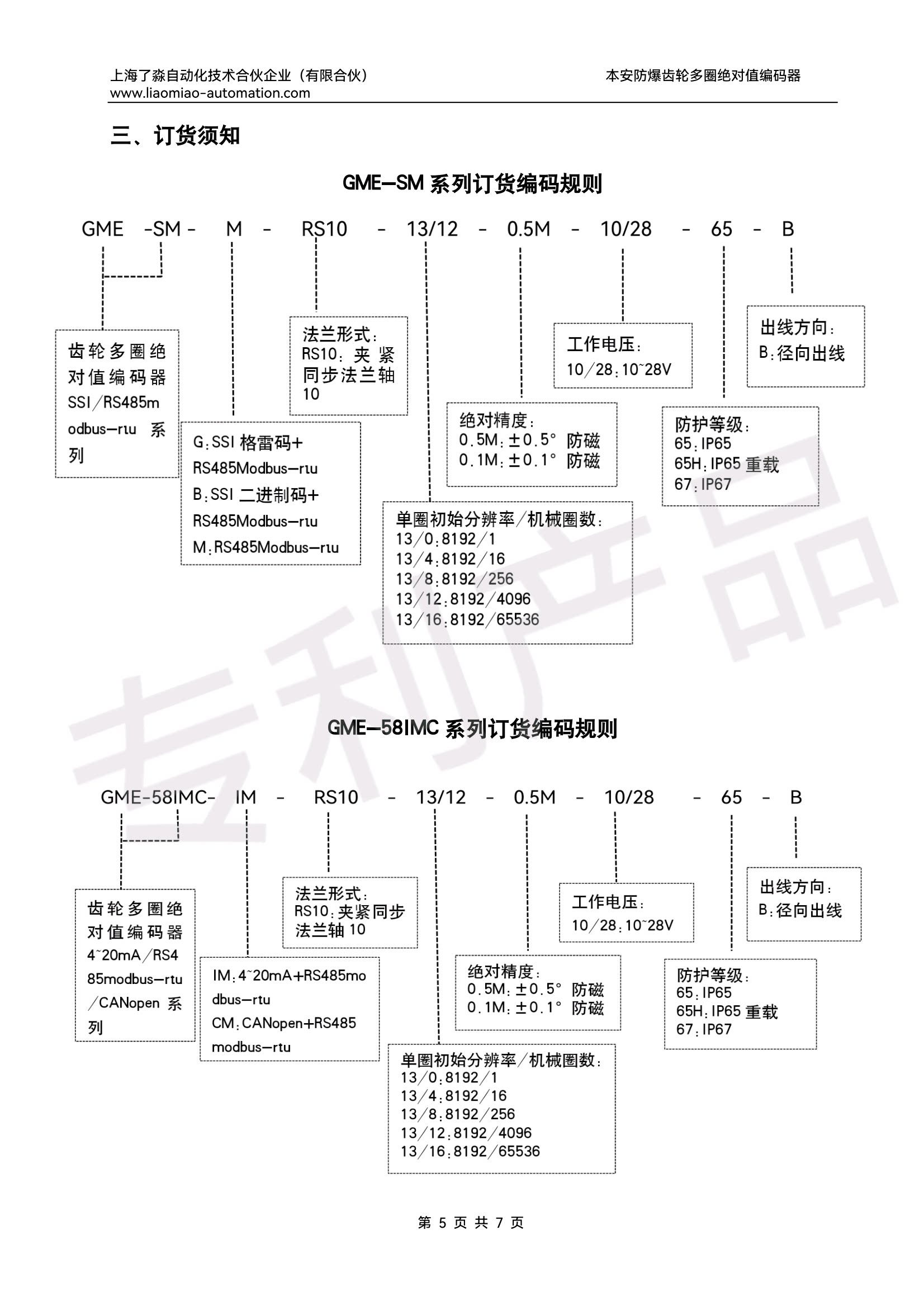

2.1 型号含义：

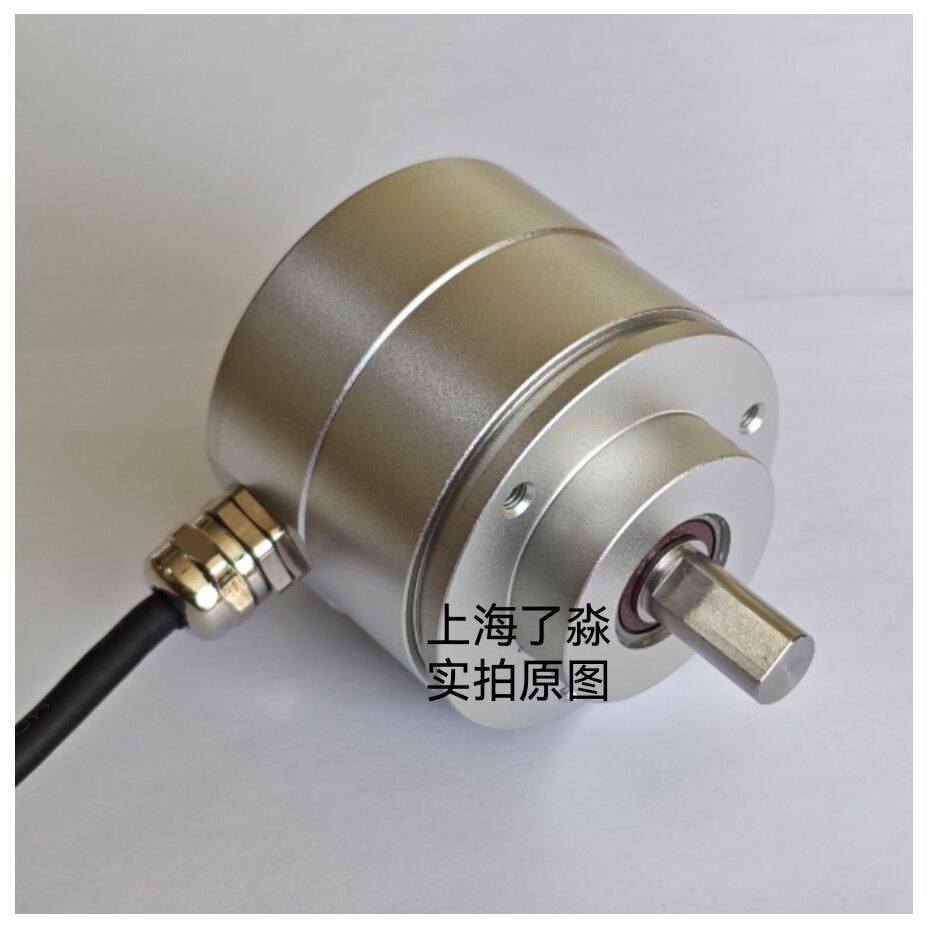

GME-SM 防爆型绝对值编码器(SSI+RS485modbus-rtu)系列
GME-58IMC防爆型绝对值编码器(4~20mA、485modbus-rtu、CANopen)
2.2 电气参数见表1
参数表1
通讯方式 | RS485modbus-rtu | CANopen（符合CiA301、CiA406、CiA305(LSS) 标准） | SSI+RS485modbus-rtu
| 4-20mA+RS485modbus-rtu |
波特率 | Modbus-RTU可设为: 1200/2400/4800/9600/19200(初始)/38400/115200/256000bps CANopen:可设为10 k/20k/50k/100k/125k/250k/500k/800k/1M SSI: 最大500Kbps | |||
分辨率 | 出厂设置:13bit 可以设置为10/11/12/13/14/15/16bit | |||
重复精度 | ±0.05° | |||
线性精度 | ±0.5°/±0.05° | |||
机械圈数 | 1/16/256/4096 /65536 | |||
供电输出隔离 | 1000V | |||
零位设置 | 软件设置 | ●信号线控制:接电源正，持续3s以上设置当前位置零点，之后断开。 ●软件可设。 | ●信号线控制:接电源负，持续3s以上设置当前位置零点，之后断开。 ●软件可设。 | |
方向设置 | 软件设置 | ●信号线控制:接电源正，顺时针CW角度增加；接电源负，逆时针CCW角度增加。 ●可设为软件控制。 | ●可设为软件控制。 | |
满量程设置 | ●信号线控制:接电源负，持续3s以上设置当前位置为满量程，之后断开。 ●可设为软件控制。 | |||
供电:10~28Vdc 空载电流:25mA 工作温度:-40~+70℃ 存储温度:-50~+90℃ 侧出电缆0.8米 | ||||

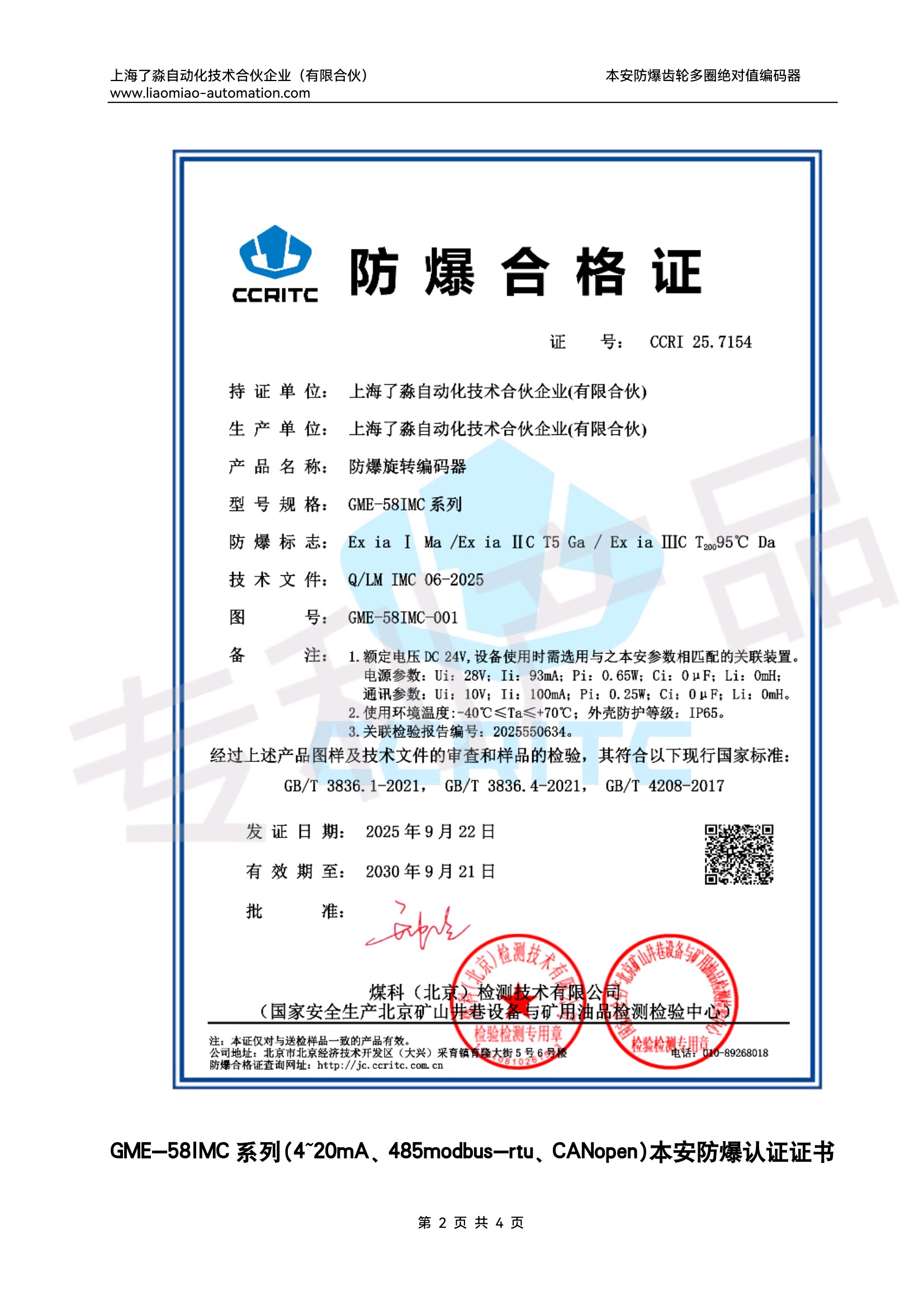

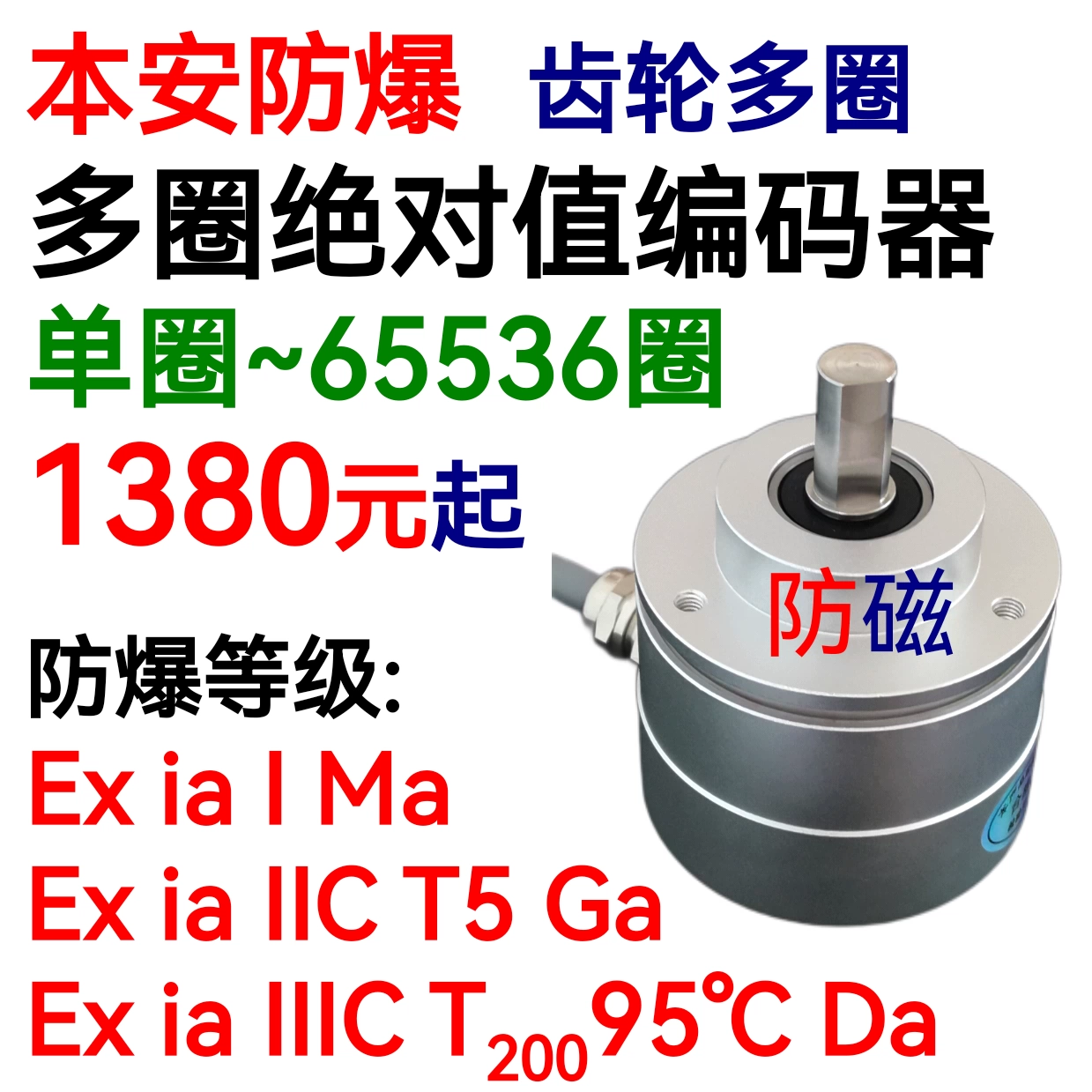

防爆合格证号:CCRI 24.2348、CCRI 25.7154 | ||||
防爆标志:Ex ia Ⅰ Ma/Ex ia ⅡC T5 Ga/Ex ia ⅢC T20095℃ Da | ||||
本安参数
| 电源参数：Ui：28V；Ii：93mA；Pi：0.65W；Ci：0uF；Li:0mH; 通讯参数：Ui：10V；Ii：100mA；Pi：0.25W；Ci：0uF；Li:0mH。 | |||

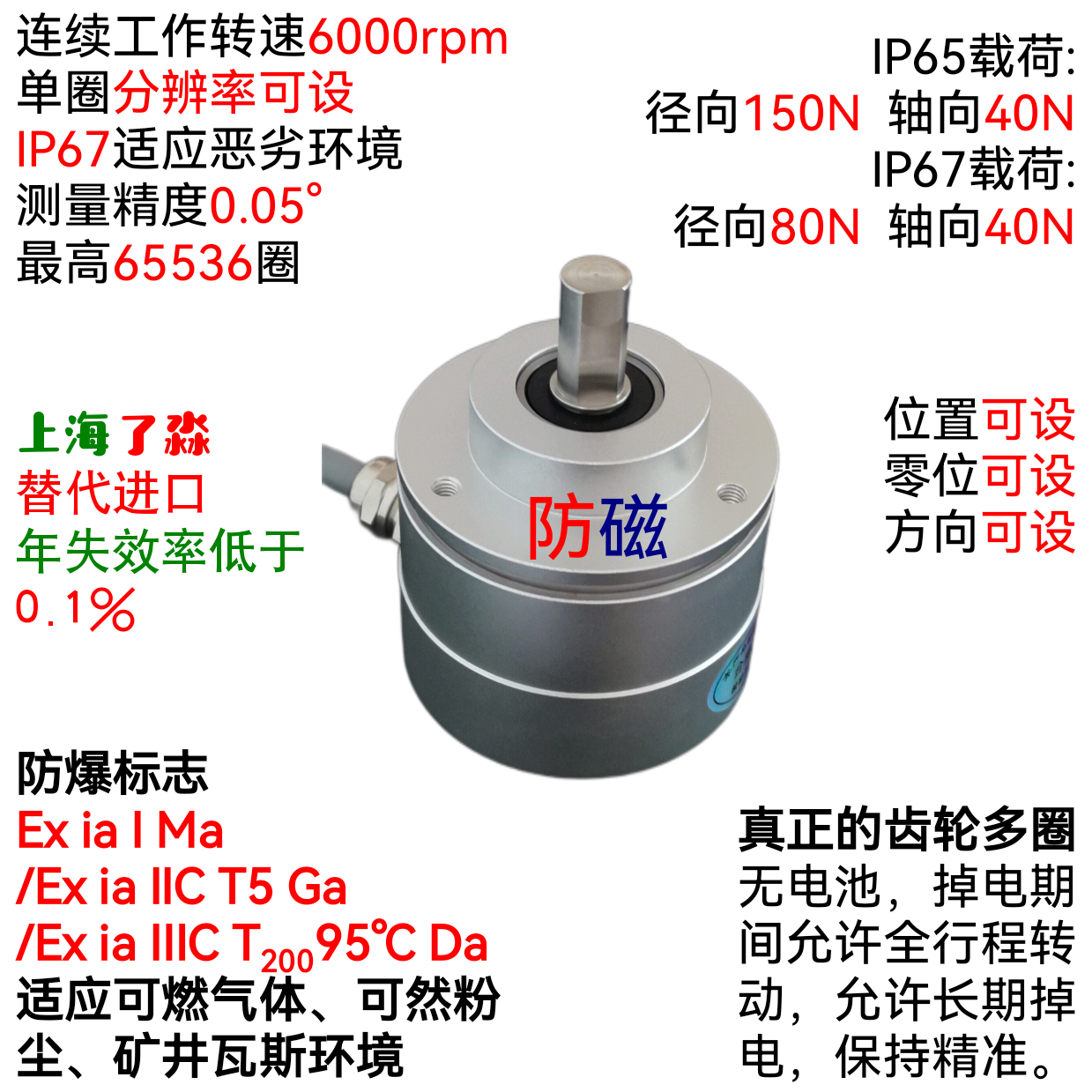

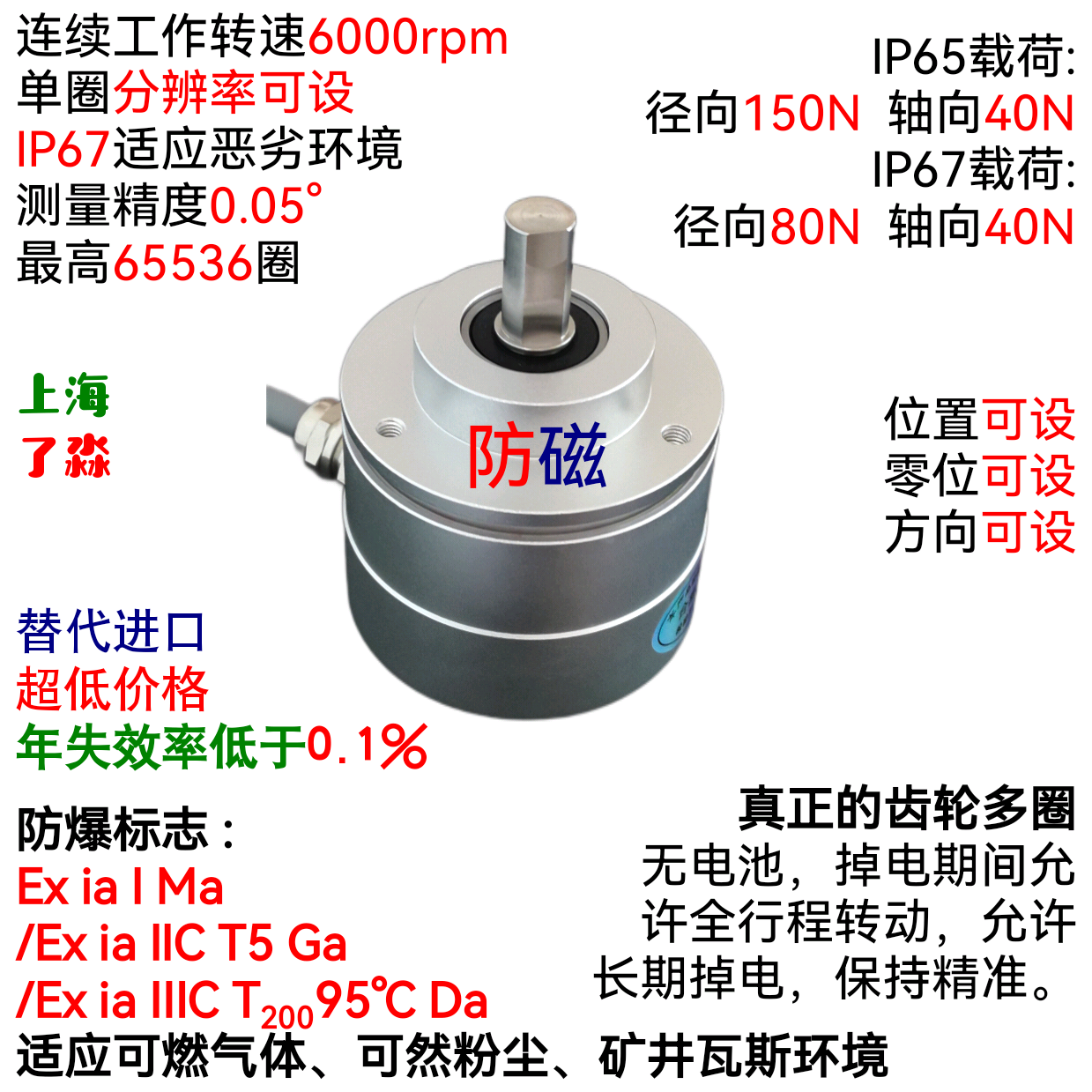

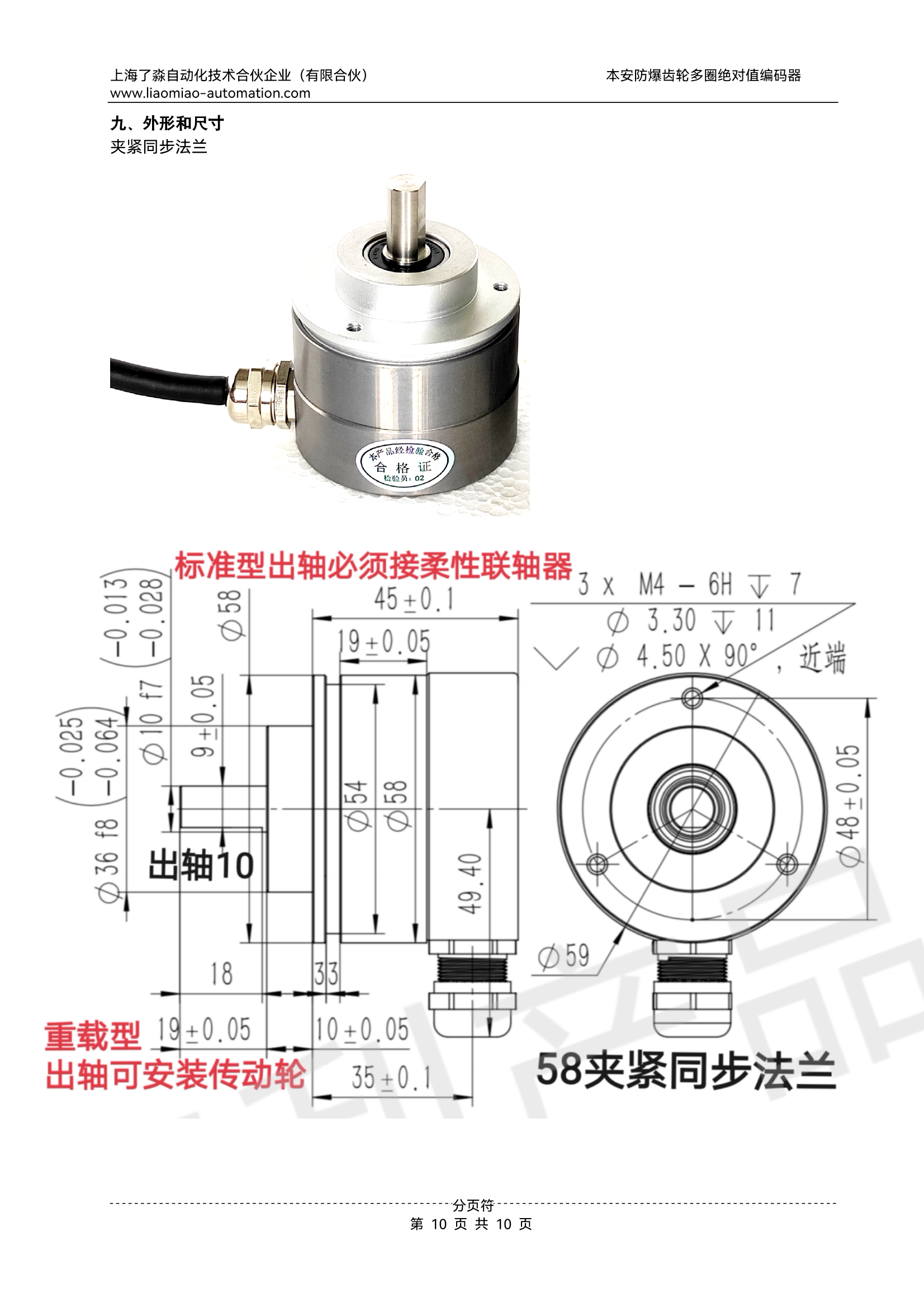

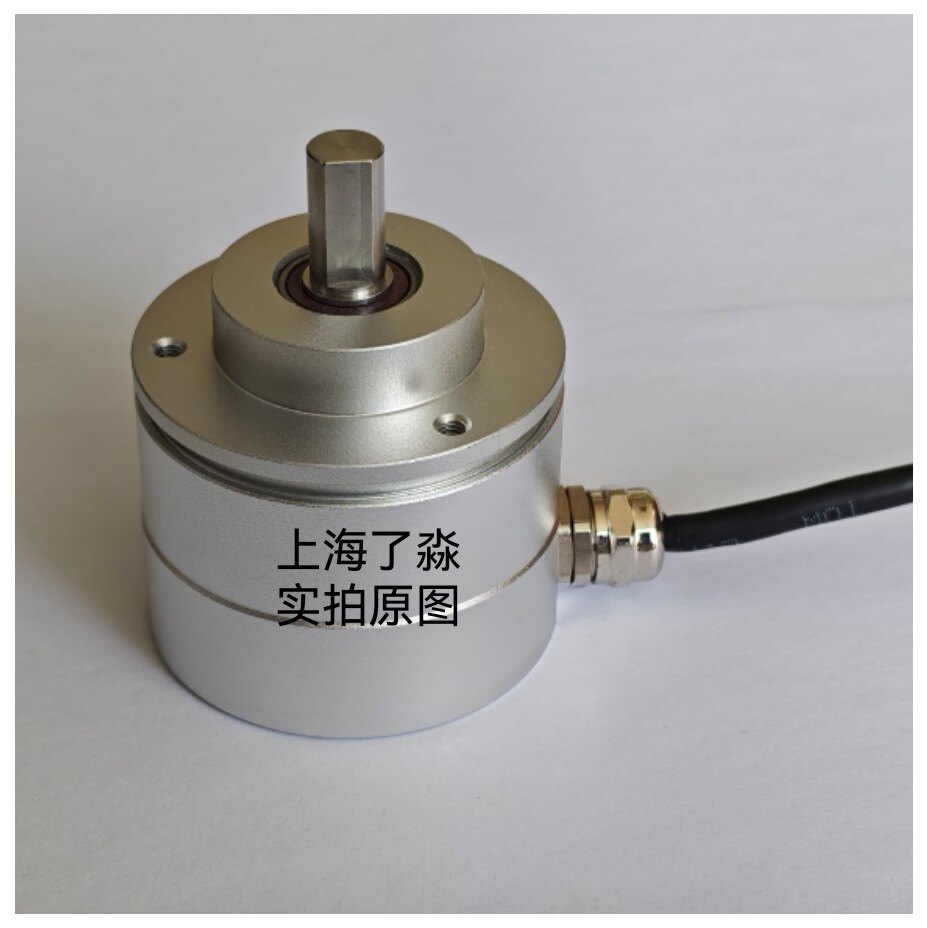

2.3 机械参数见表2
表 2
安装结构 | 同步夹紧法兰 |
法兰外径 | 58mm |
出轴 | Φ10x19mm |
外壳 | 结构钢/不锈钢 |
法兰 | 不锈钢 |
轴 | 不锈钢 |
防护等级 IP67 | |
载荷 | 80N（径向），40N（轴向） |
旋转速度 | 最大 1500 转/分钟 |
防护等级 IP65 | |
载荷 | 150N（径向），40N（轴向） |
旋转速度 | 最大 6000 转/分钟 |
振动加速度 | 4g |
冲击加速度 | 200g |
2.4 接线序图见表3
表 3
防爆系列 | GME-SM系列 | GME-58IMC系列 | |||
序号 | 颜色 | RS485modbus-rtu | SSI+ RS485Modbus-rtu | 4~20mA+ RS485Modbus-rtu | CANopen+ RS485Modbus-rtu |
1 | 红色 | 电源正+Ub | 电源正+Ub | 电源正+Ub | 电源正+Ub |
2 | 黑色 | 电源负0V | 电源负0V | 电源负0V | 电源负0V |
3 | 黄色 | RS485信号A+ | RS485信号A+ | 满量程终点设置 | |
4 | 绿色 | RS485信号B- | RS485信号B- | 零点设置 | |
5 | 白色 | 旋转方向设置 | CAN_GND | ||
6 | 棕色 | 零位设置 | 电流信号输出 | ||
7 | 灰色 | SSI_CLK+ | RS485信号A+ | RS485信号A+ | |
8 | 蓝色 | SSI_CLK- | RS485信号B- | RS485信号B- | |
9 | 紫色 | SSI_DATA+ | CAN_H | ||
10 | 粉色 | SSI_DATA- | CAN_L | ||
可选配件：
多圈支架 |
|
