一、工具准备：

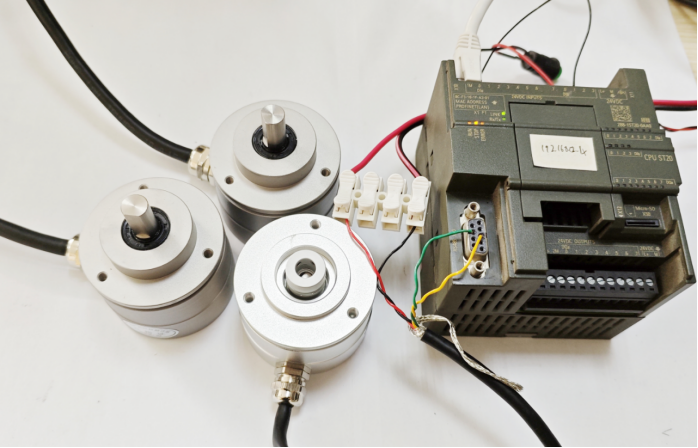

1．上海了淼RS485接口多圈编码器：
GME-58-MR-13/8-0.5-10/30-RS10-65-B一台，256圈8192分辨率。
2．安装STEP 7-MicroWIN SMART软件电脑。
3．西门子200smartPLC CPU ST20，24V电源
二、电气接线

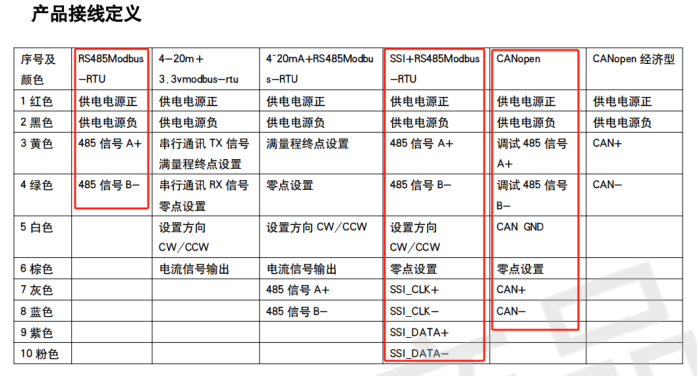

1．上海了淼RS485接口多圈编码器接线

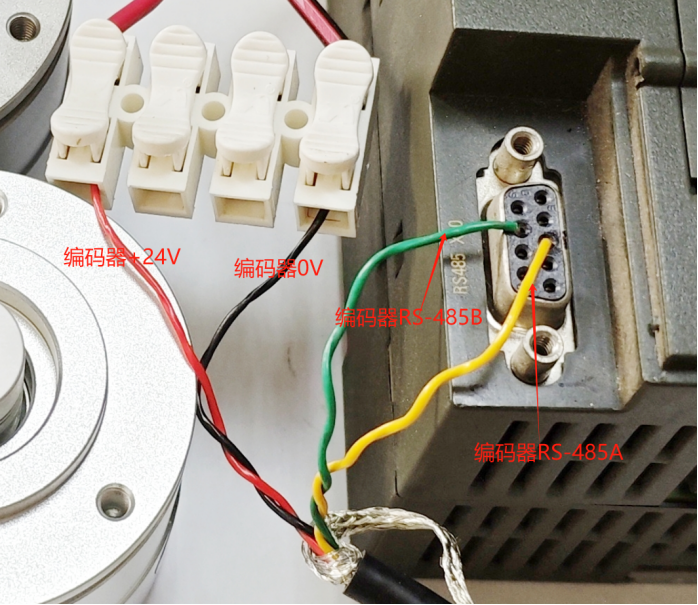

2．编码器与PLC接线

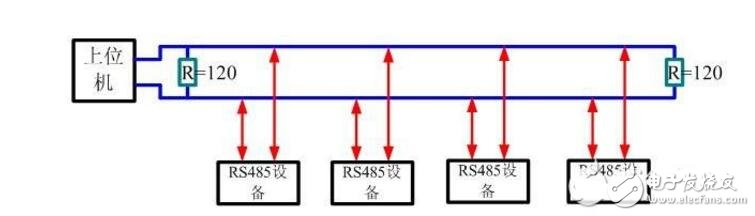

RS485通讯线上建议并联2个120欧姆终端电阻

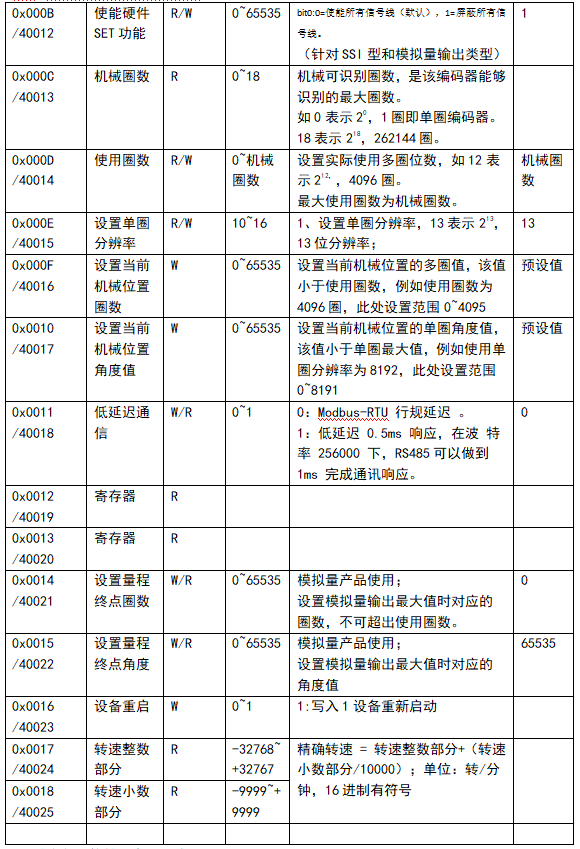

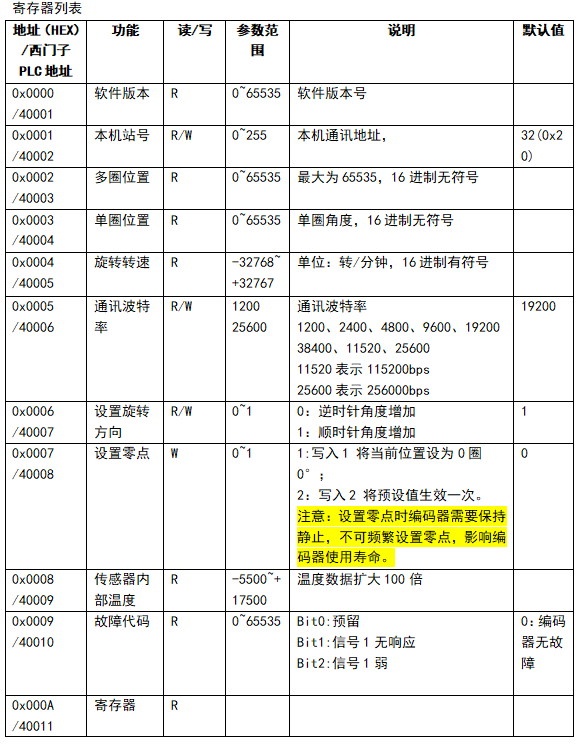

3．寄存器定义
上海了淼多圈编码器RS485接口通讯参数：
通讯协议ModbusRTU，
波特率19200bps，
无校验，数据位8位，
出厂默认站号32（0x20）。
编码器合成公式：
位置值=多圈位置*8192（默认单圈分辨率）+单圈位置
三、软件教程
1．创建PLC梯形图程序

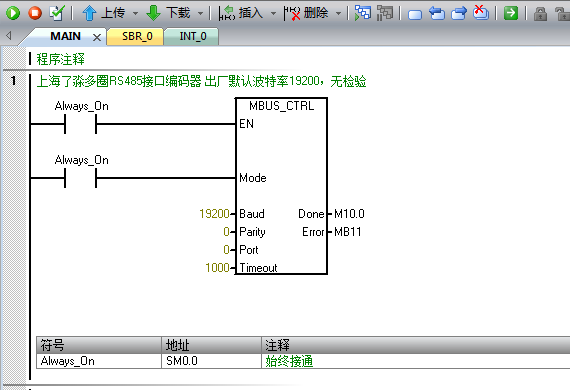

1、初始化RS45通讯
MBUS_CTRL指令用于组态端口使用 Modbus RTU 协议来通信，RS485接口多圈编码器 波特率19200,无校验

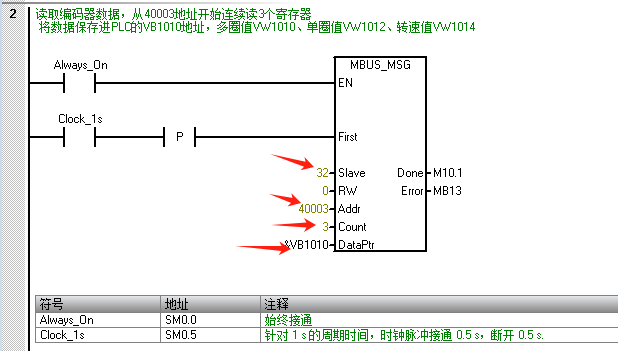

2、读取编码器数据
读取编码器数据,编码器站号32。从40003地址开始连续读3个寄存器，
将数据保存进PLC的VB1010地址，多圈值VW1010、单圈值VW1012、转速值VW1014

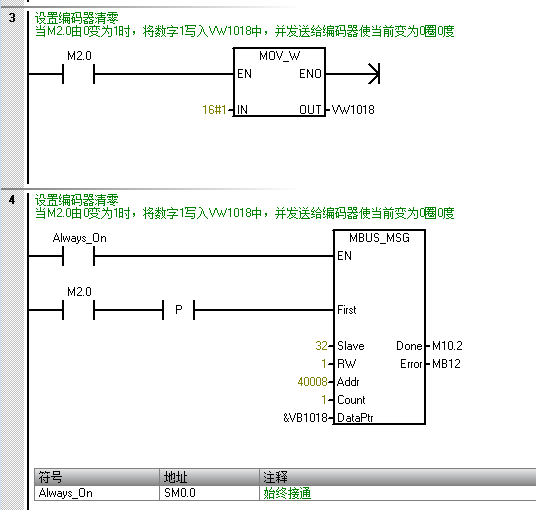

3、设置编码器零点
设置RS485接口多圈编码器零点 0圈0度
当M2.0由0变为1时，将数字1写入VW1018中，并发送给编码器使当前变为0圈0度
