CANopen编码器与汇川中型PLC AM403 InoProShop应用教程-上海了淼GME-58-CO系列

相关资料教程链接：

●淘宝购买链接：

多圈绝对值编码器 PROFINET EtherCAT CANopen RS485 4~20mA SSI-淘宝网

拉线编码器 PROFINET EtherCAT CAN RS485 4~20mA SSI 本安防爆-淘宝网

58多圈编码器支架 多圈绝对值编码器262144圈 上海了淼-淘宝网

●产品手册下载链接：

GME-58系列-多圈绝对值编码器产品手册.pdf

拉线编码器

●3D外形图下载链接：

3D外形图-GME-58系列夹紧同步法兰

3D外形图-GME-58系列柔性盲孔

3D外形图-方形编码器支架

●EDS文件下载链接：CANopen编码器EDS文件

●PLC项目工程例程下载链接：

例程-CANopen编码器汇川中型PLC AM403

●图文教程链接：

现场总线编码器图文教程：

现场总线编码器使用教程

CANopen编码器与汇川小型PLC H3U 应用教程

CANopen编码器使用USB转CAN模块调试教程

CANopen编码器与汇川中型PLC AM403 应用教程

多圈RS485通讯编码器教程-修改参数教程

●视频教程链接：

CANopen编码器与汇川中型PLC AM403教程视频

上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。

262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。

GME-58-CO系列CANopen总线通讯机械多圈绝对值编码器当前售价580元起。

一、工具准备：

1．上海了淼CANopen编码器：GME-58-CO-13/12-0.5-10/30-RS10-65-B，4096圈8192分辨率。

2．安装InoProShop软件电脑。

3．上海了淼CANopen编码器 EDS描述文件。

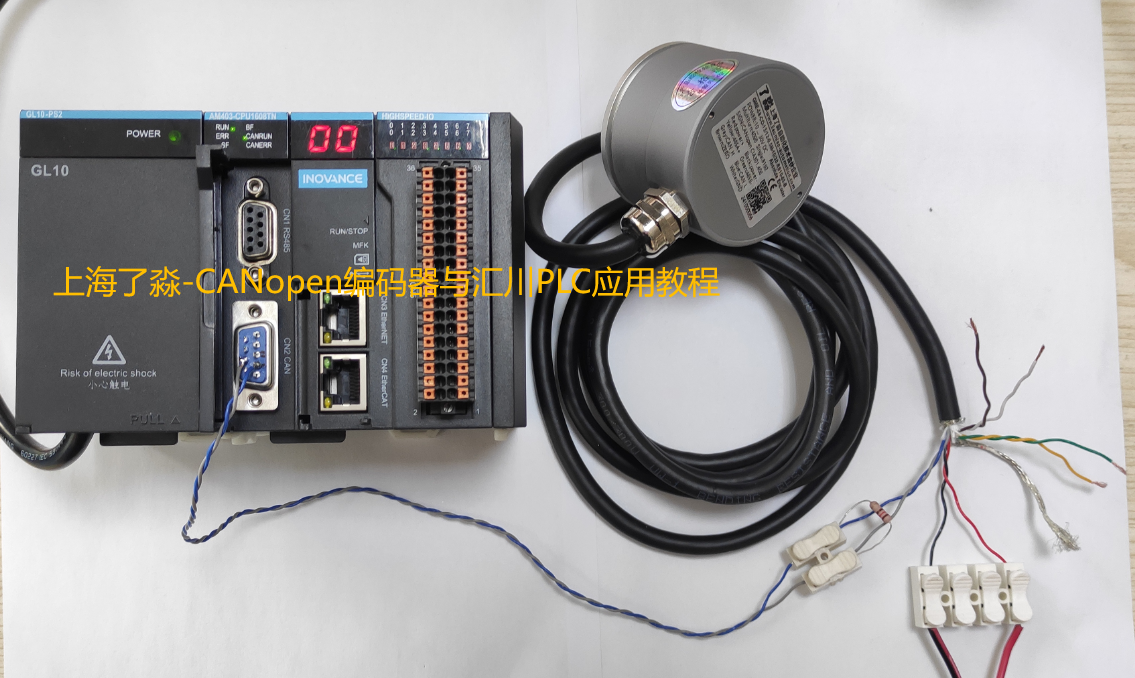

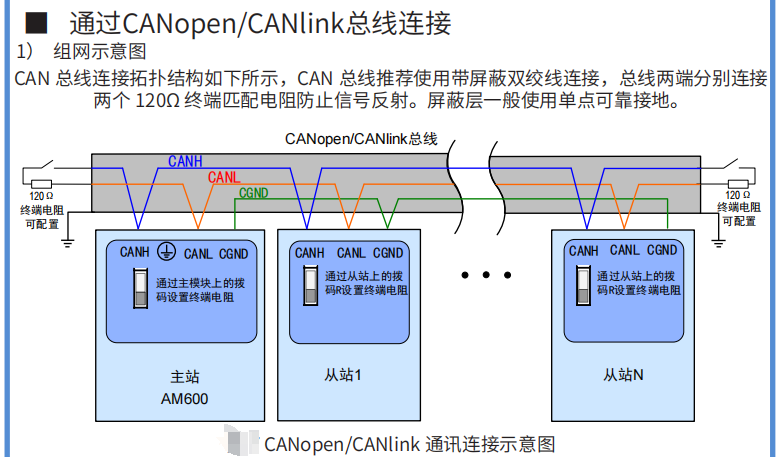

二、电气接线

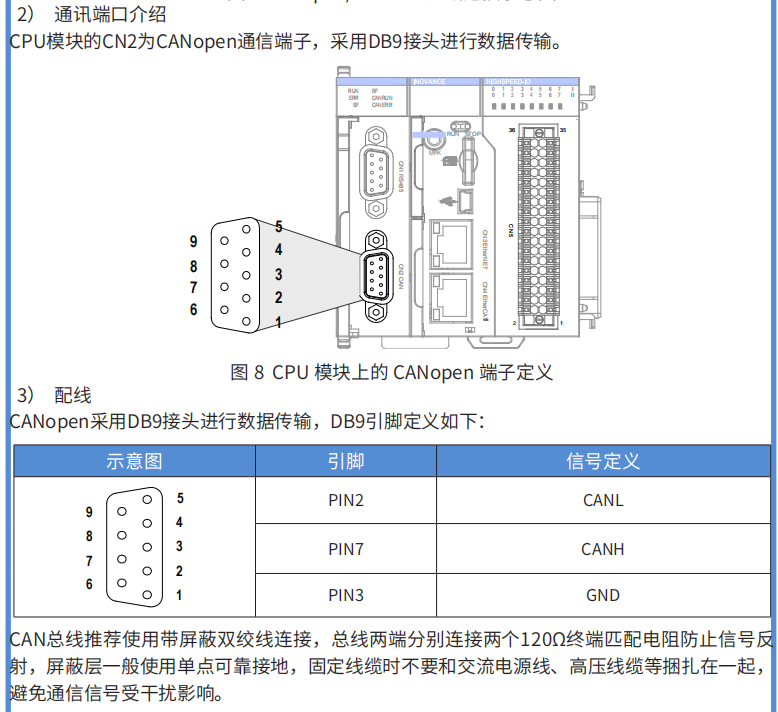

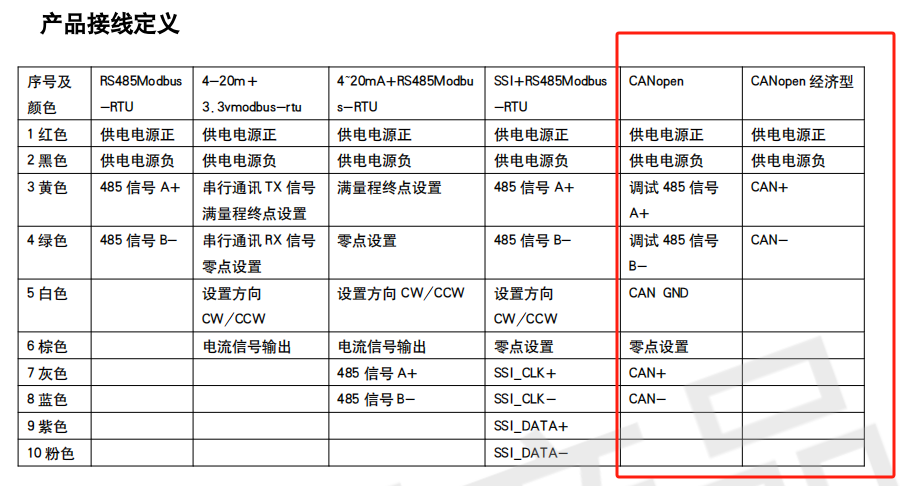

1．上海了淼CANopen编码器接线

三、软件教程

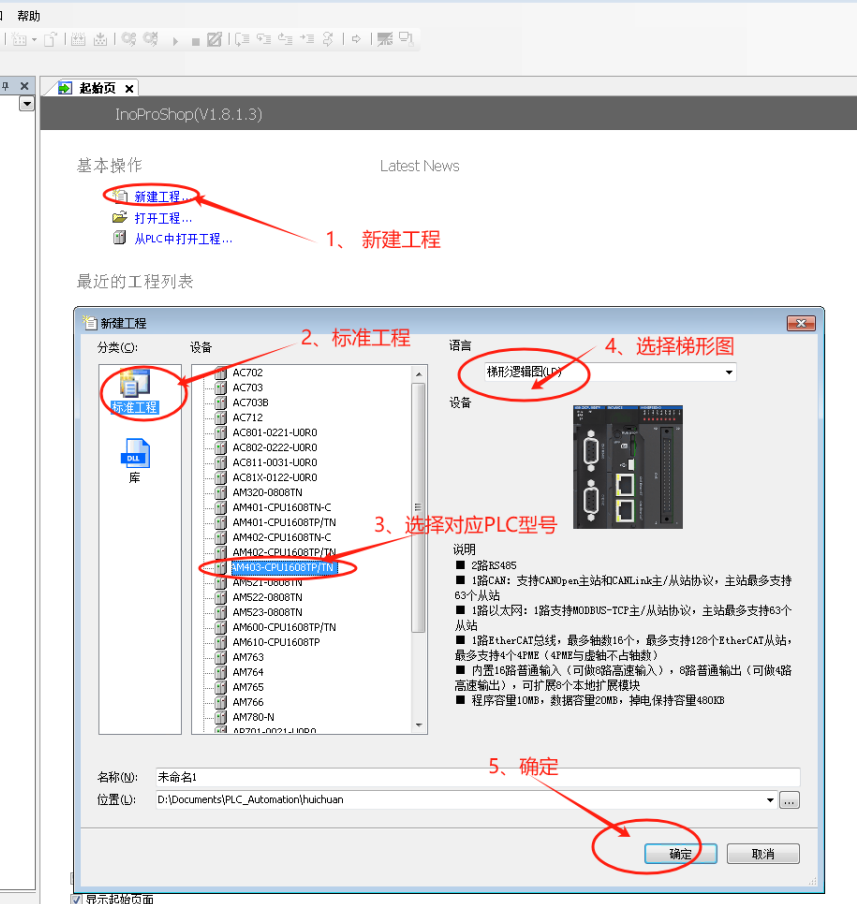

1．建立一个CANopen通讯项目

汇川中型PLC型号：AM403-CPU1608TPTN ，建立项目工程

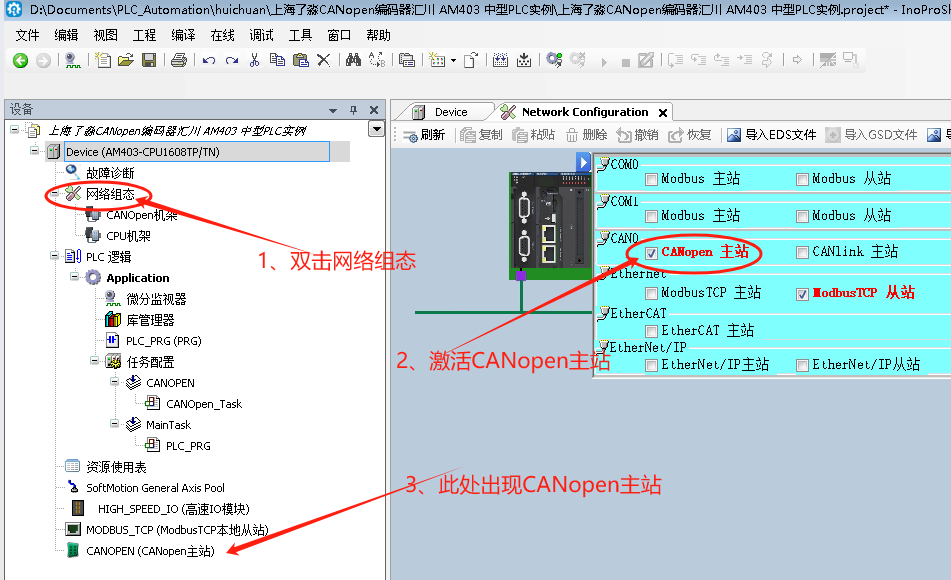

2．激活CANopen通讯

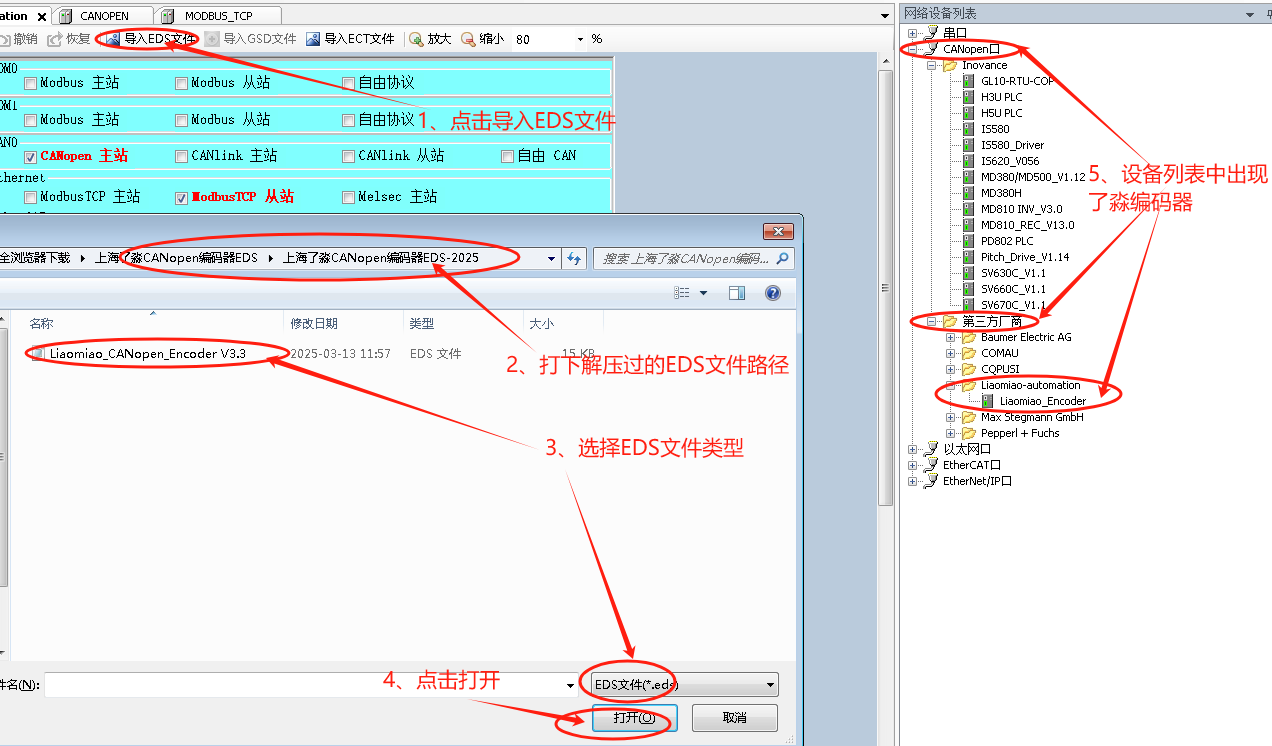

3．安装EDS文件

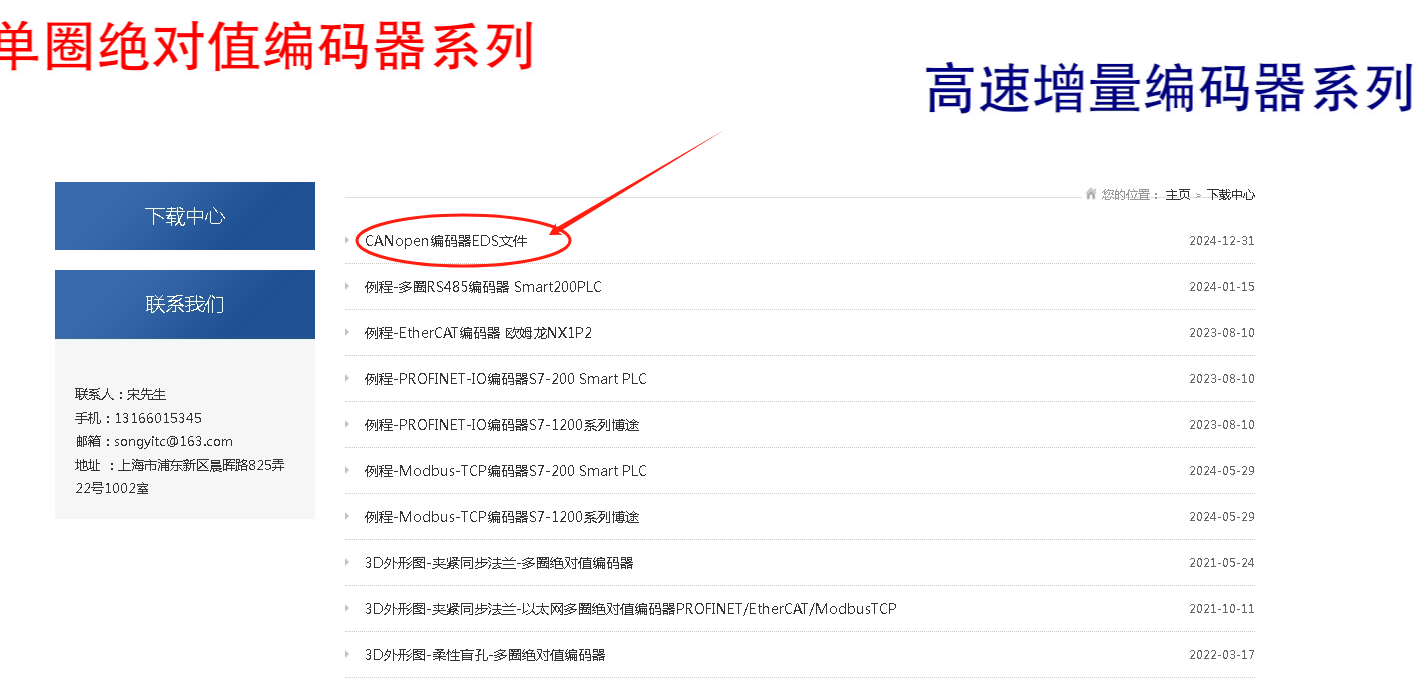

在上海了淼网站下载中心：

www.liaomiao-automation.com/index.php?m=home&c=Lists&a=index&tid=34

下载CANopen编码器的EDS描述文件

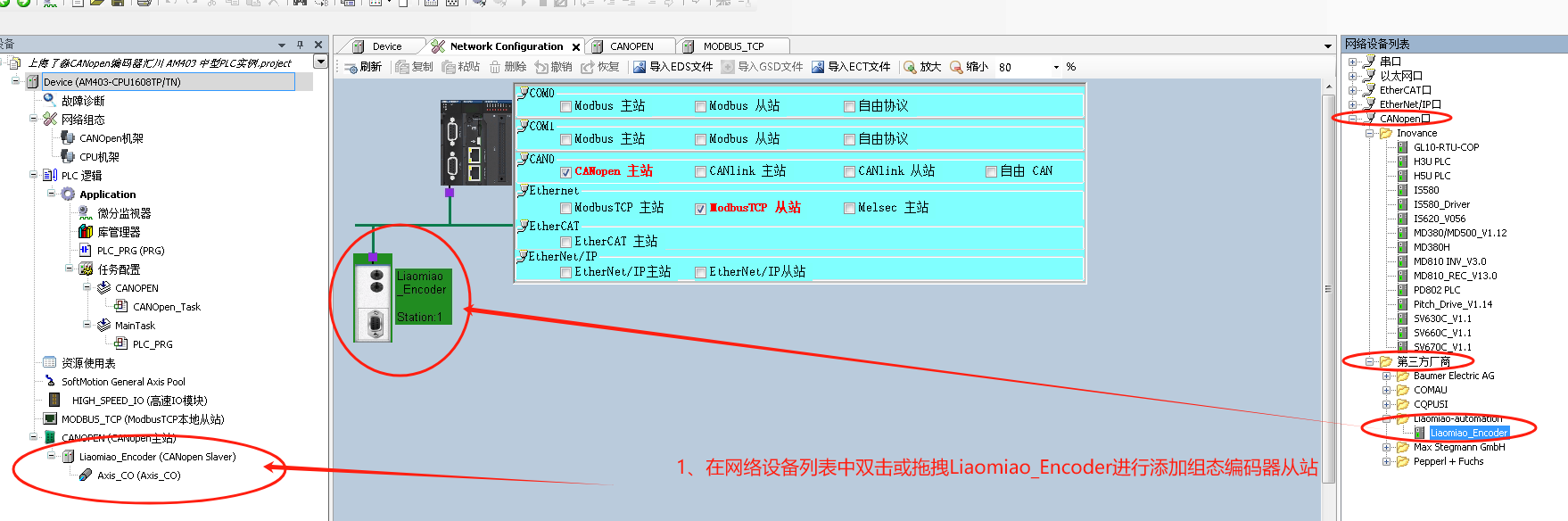

4．添加组态上海了淼CANopen编码器从站

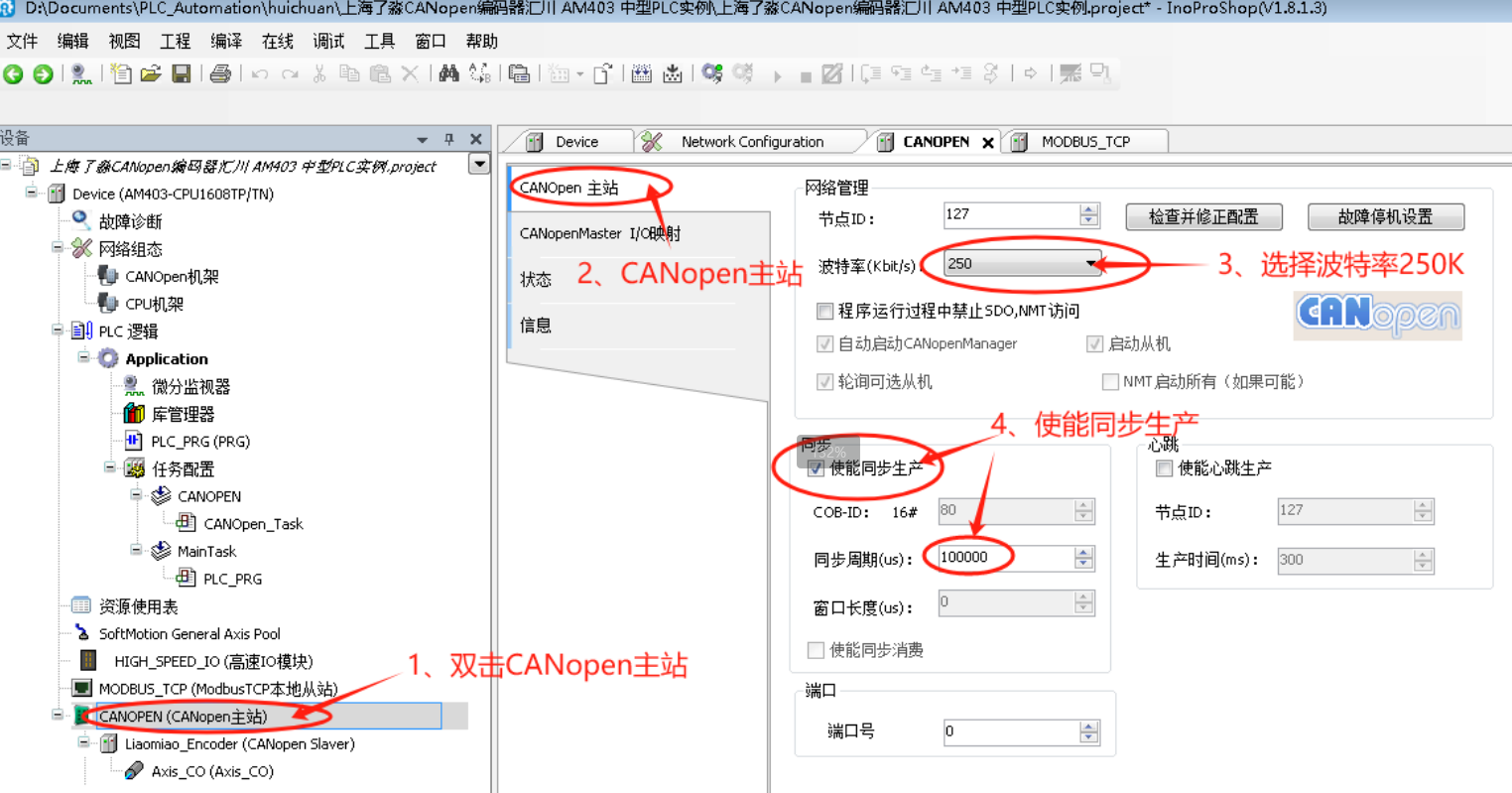

5．设置CANopen主站参数

修改CANopen波特率为250K，使能同步生产。

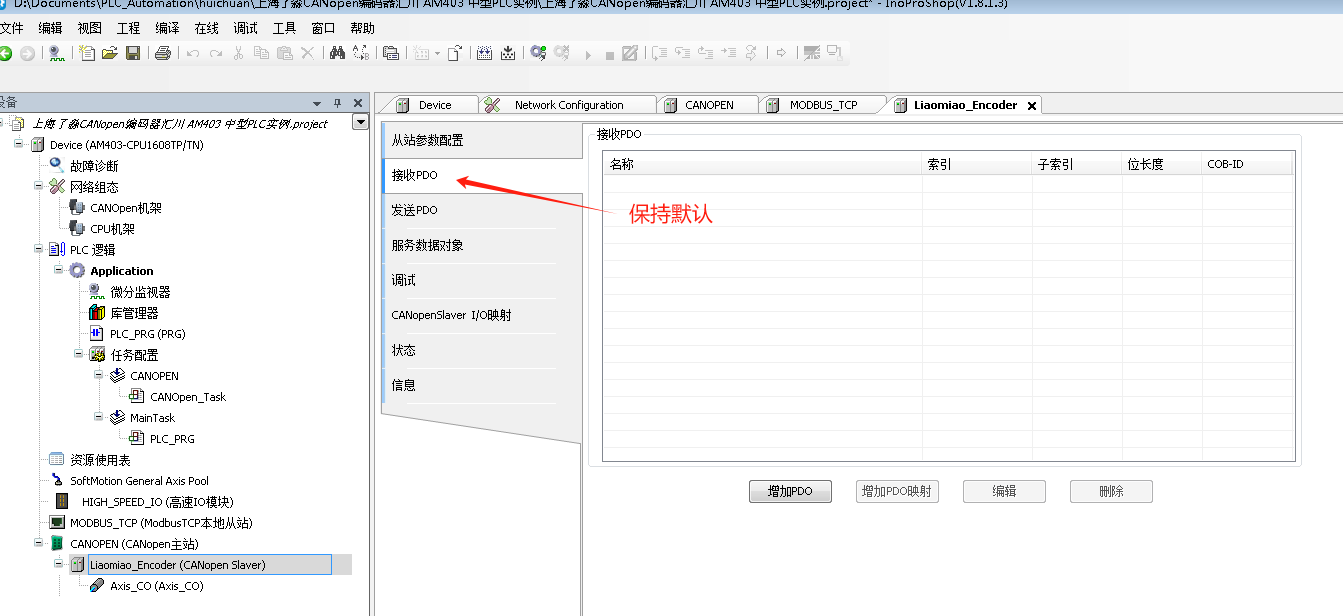

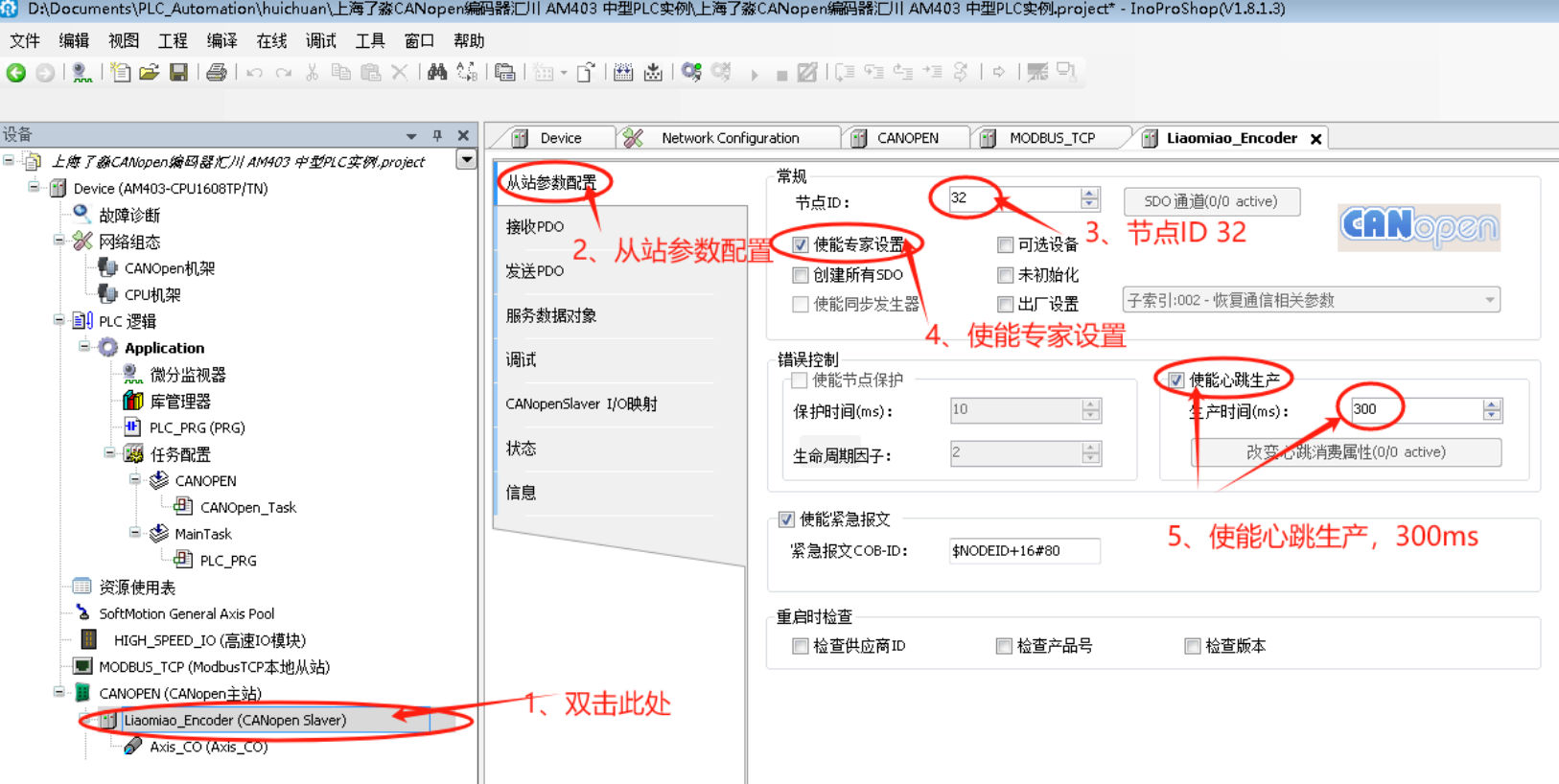

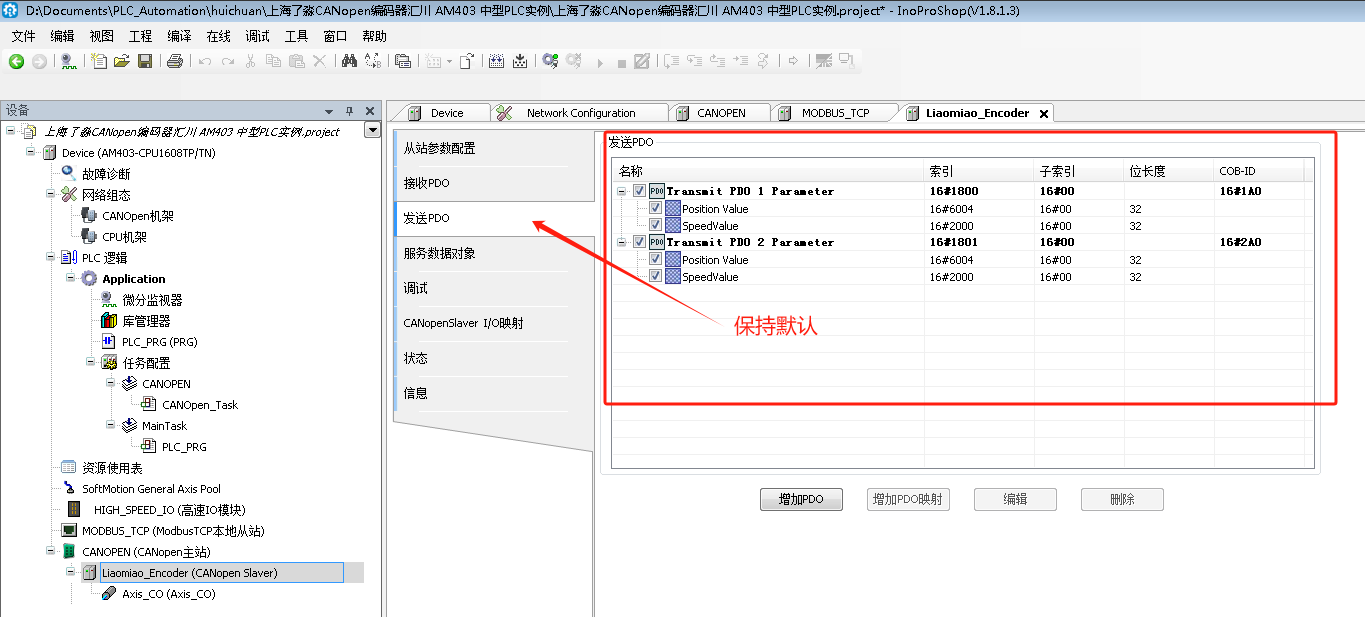

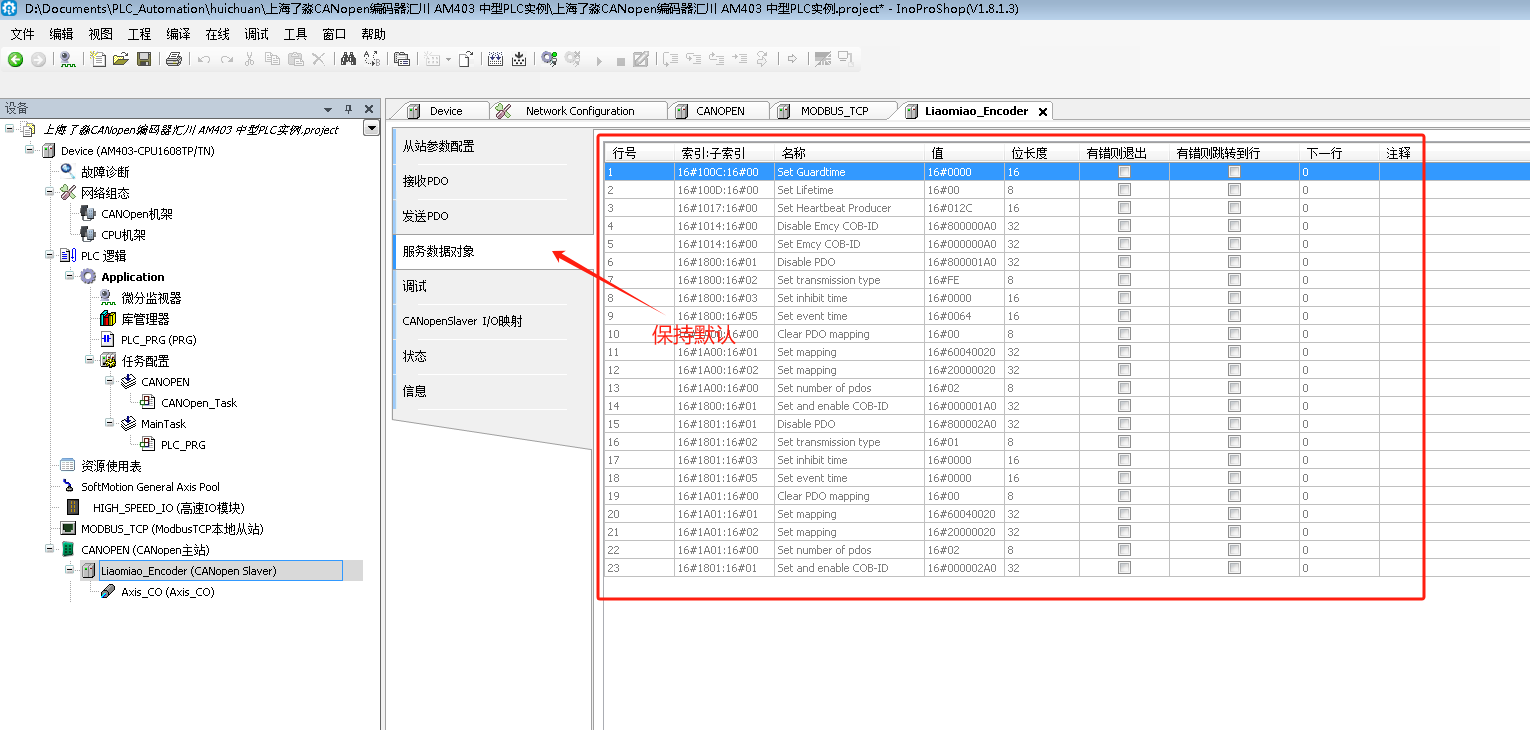

6．设置上海了淼CANopen编码器从站参数

修改节点号32，上海了淼CANopen编码器出厂默认CANopen波特率为250K，节点号32.

使能专家设置，使能心跳生产300ms

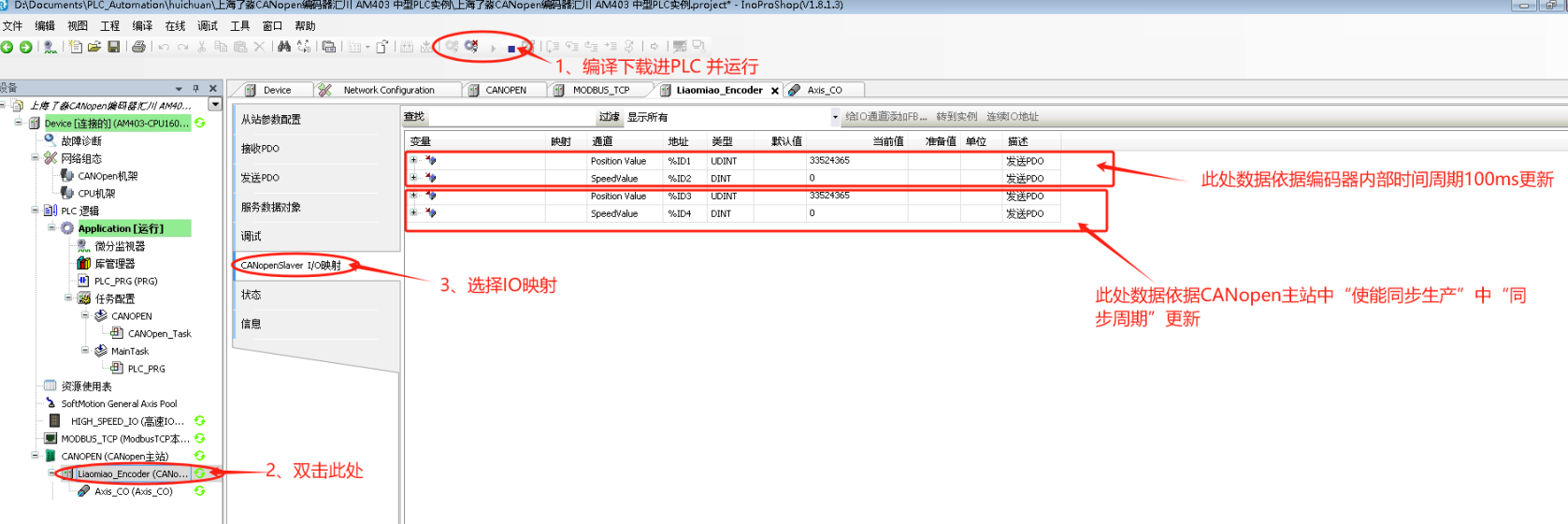

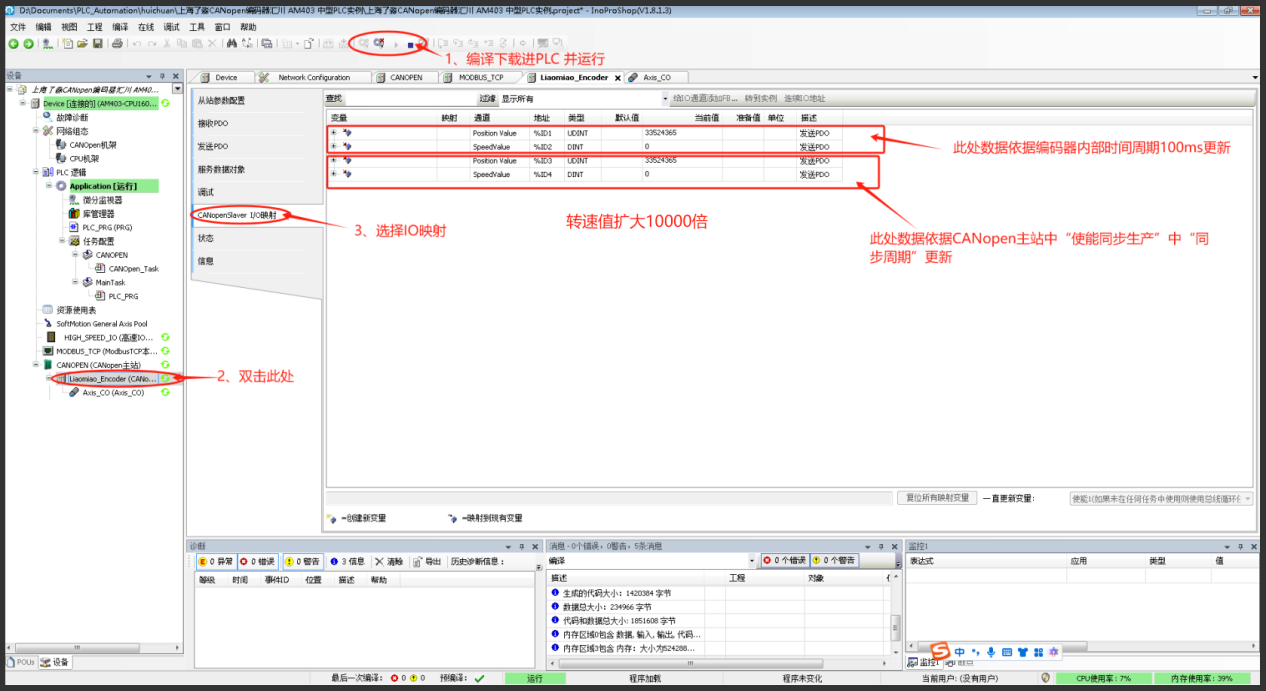

7．编译并下载进PLC中监控数据

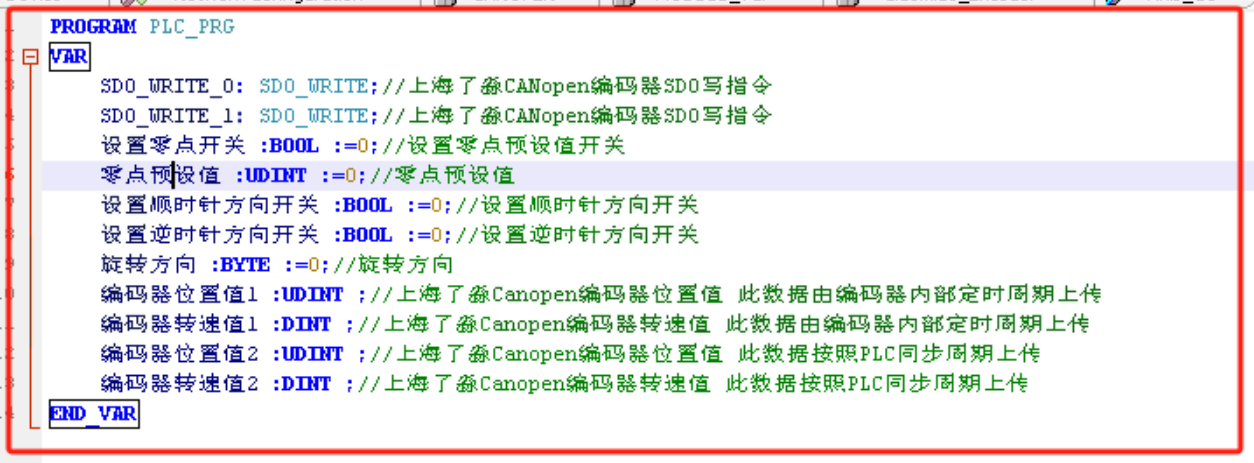

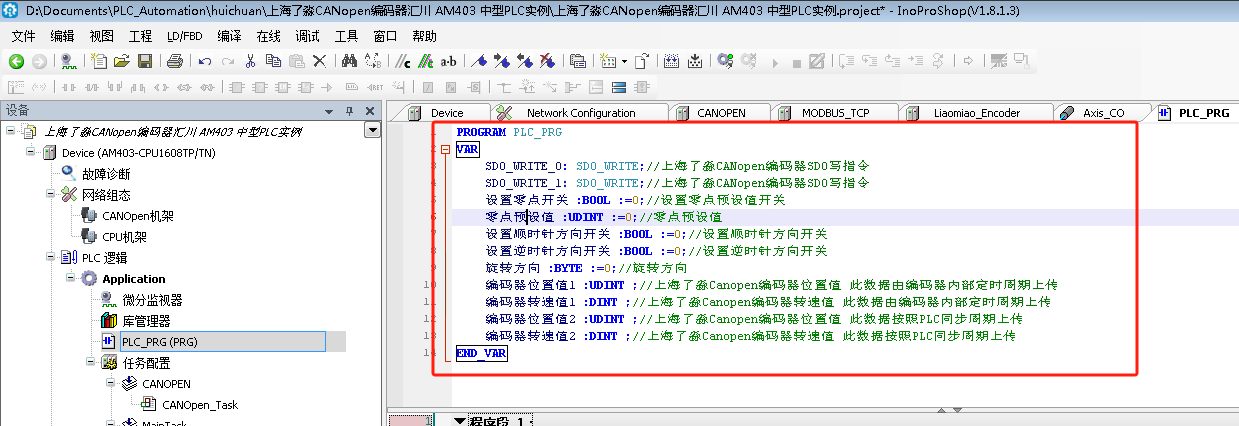

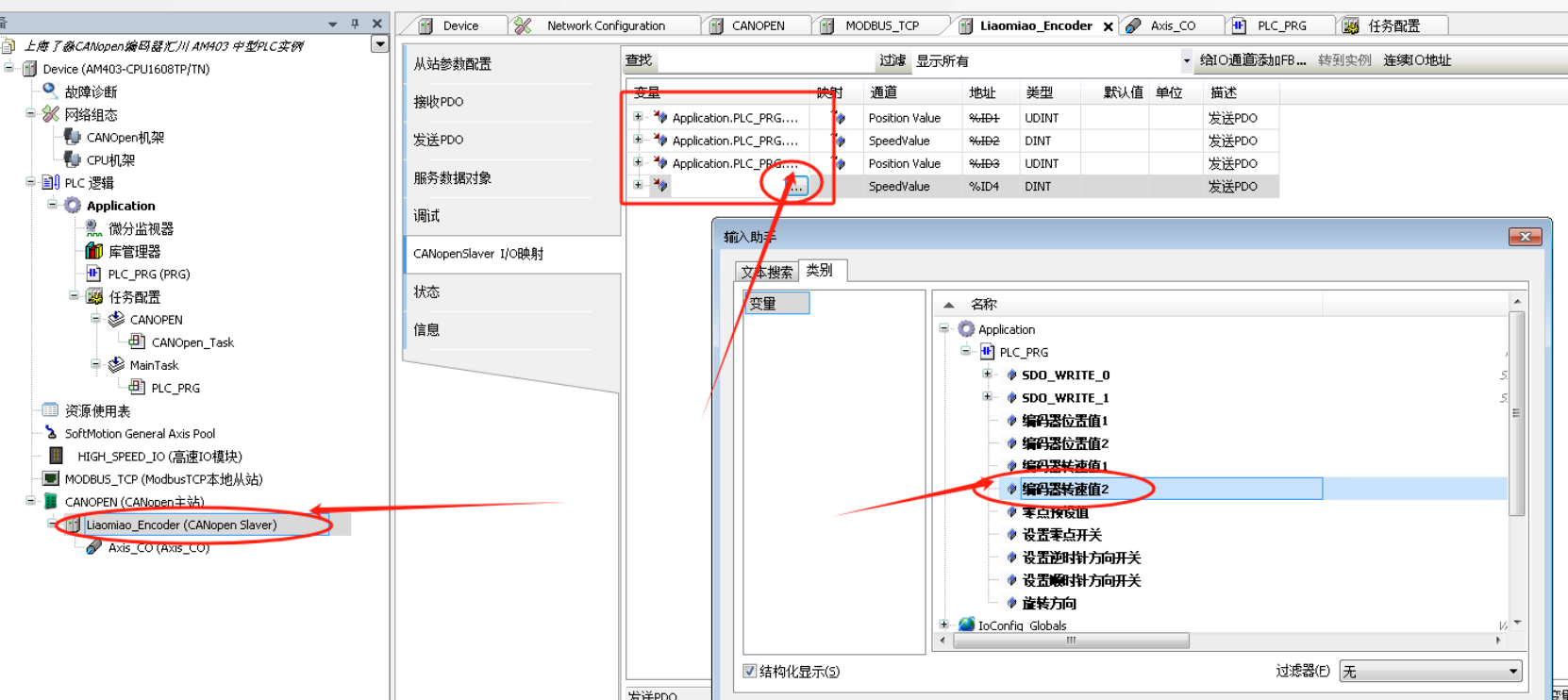

8、创建变量并映射到编码器

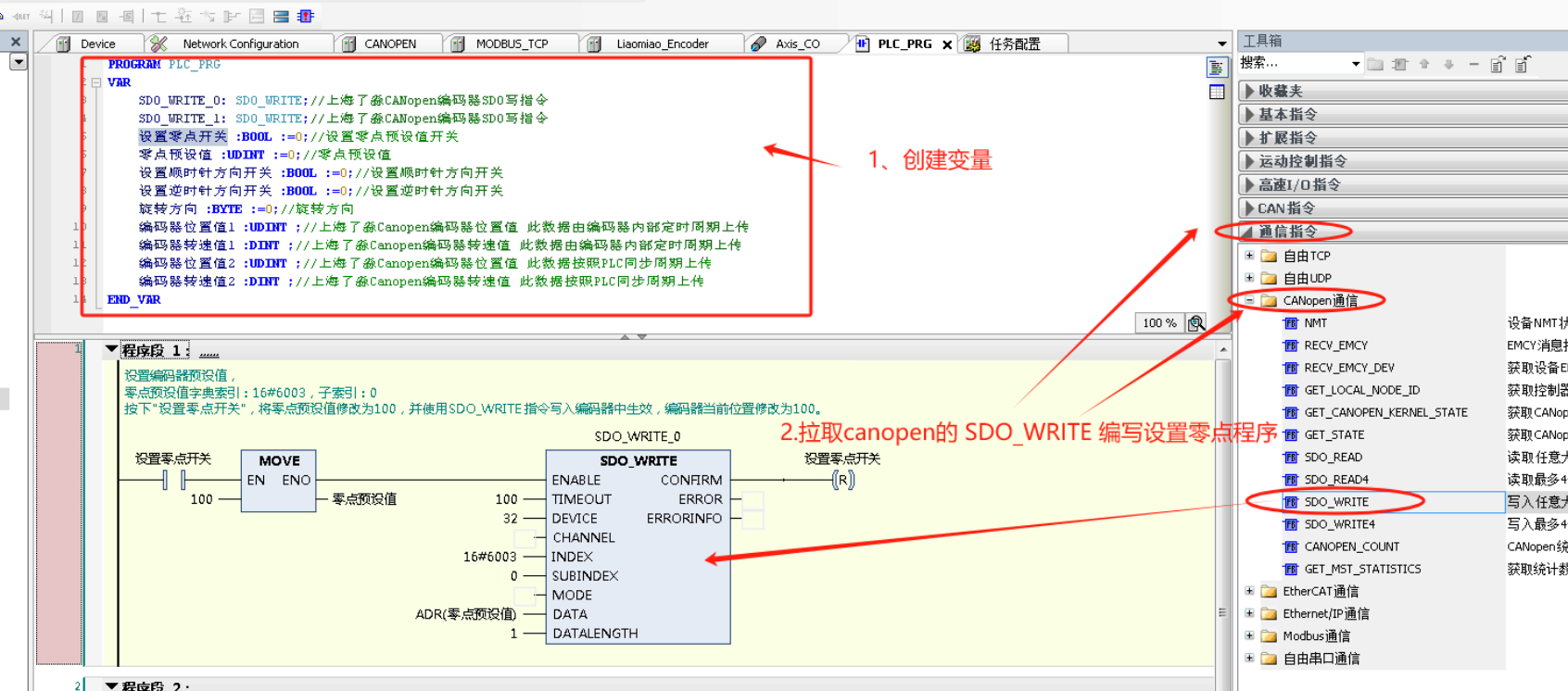

9、编写设置零点预设值梯形图程序

设置编码器预设值，

零点预设值字典索引：16#6003，子索引：0

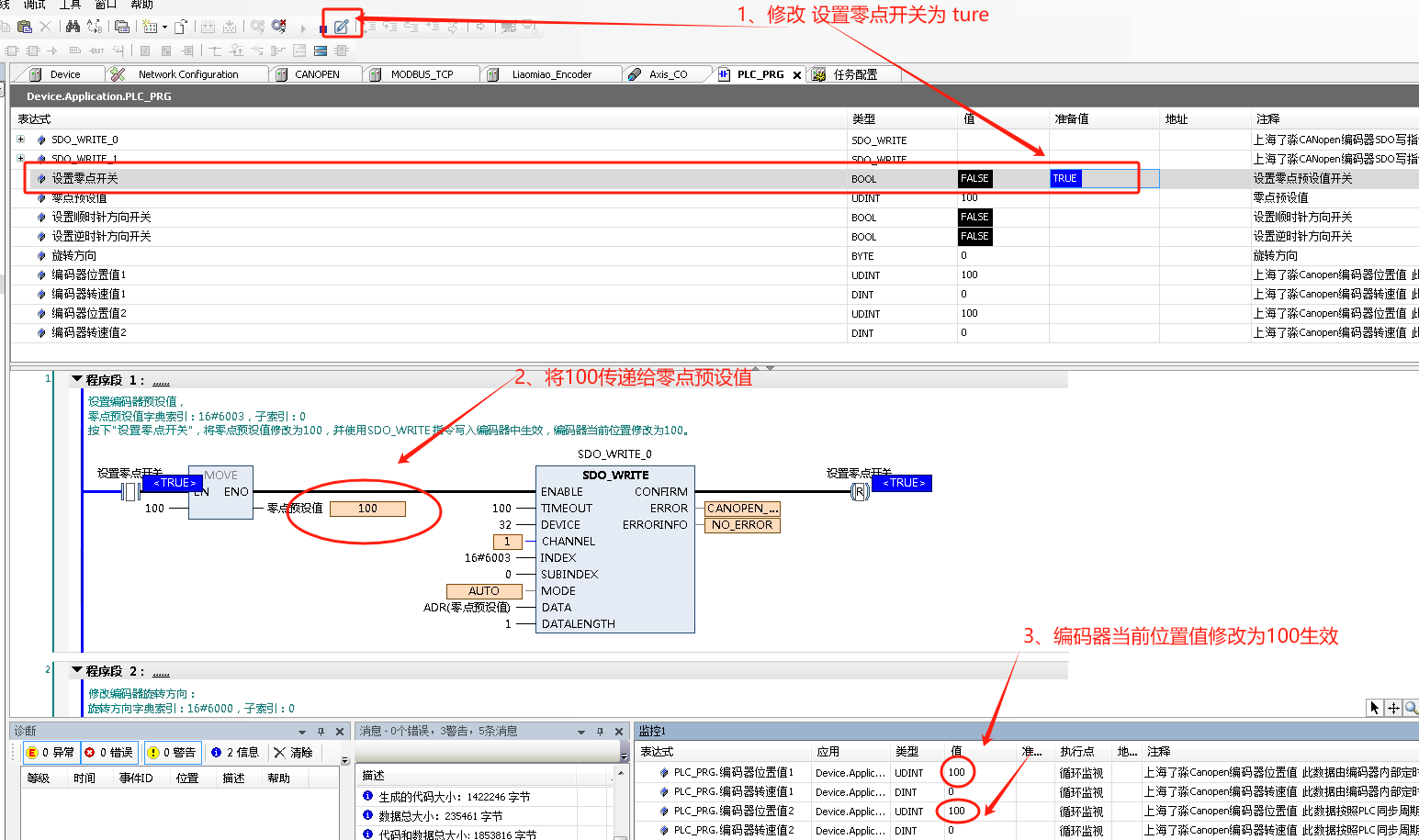

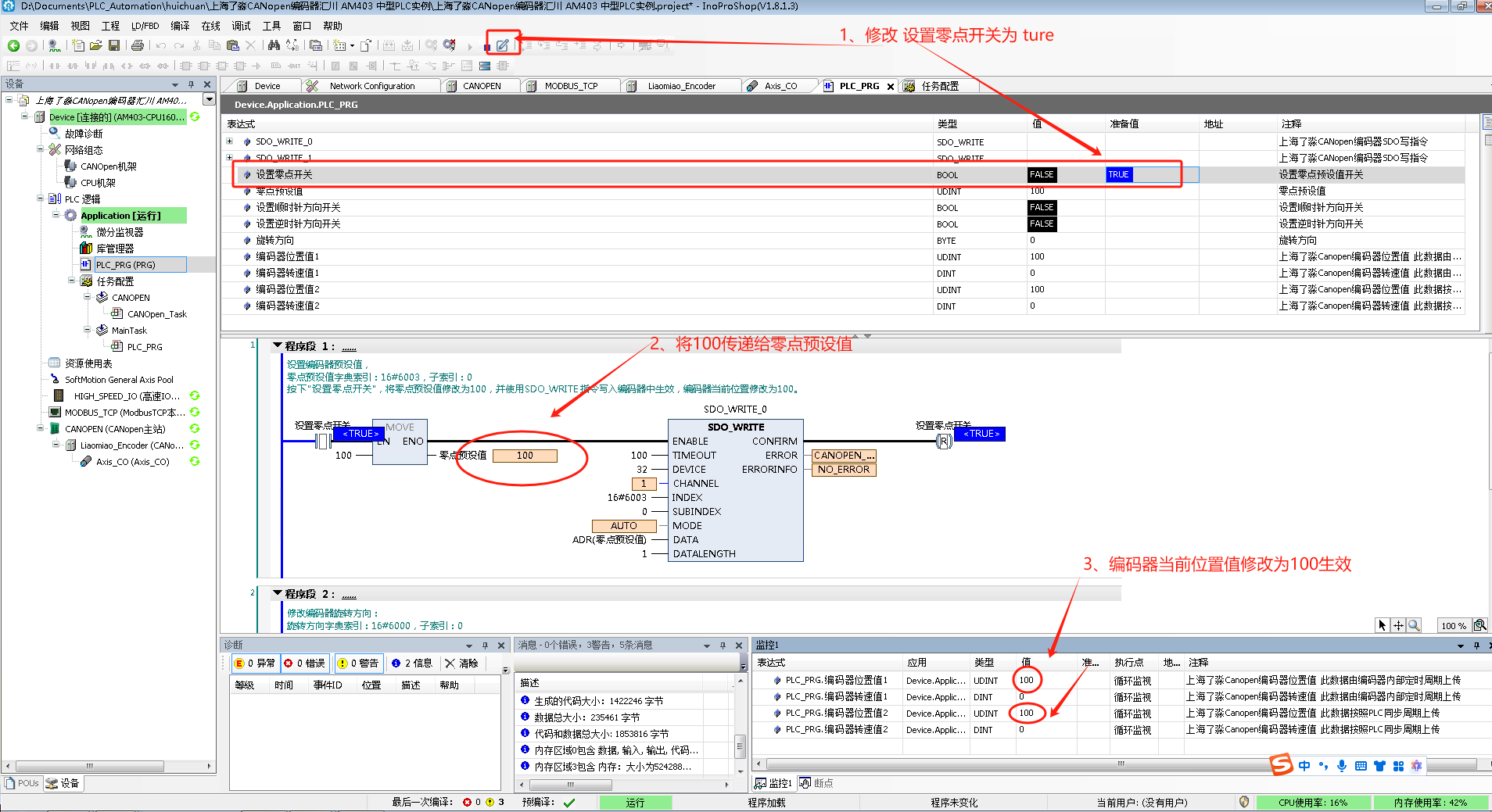

按下"设置零点开关"，将零点预设值修改为100，并使用SDO_WRITE指令写入编码器中生效，编码器当前位置修改为100。

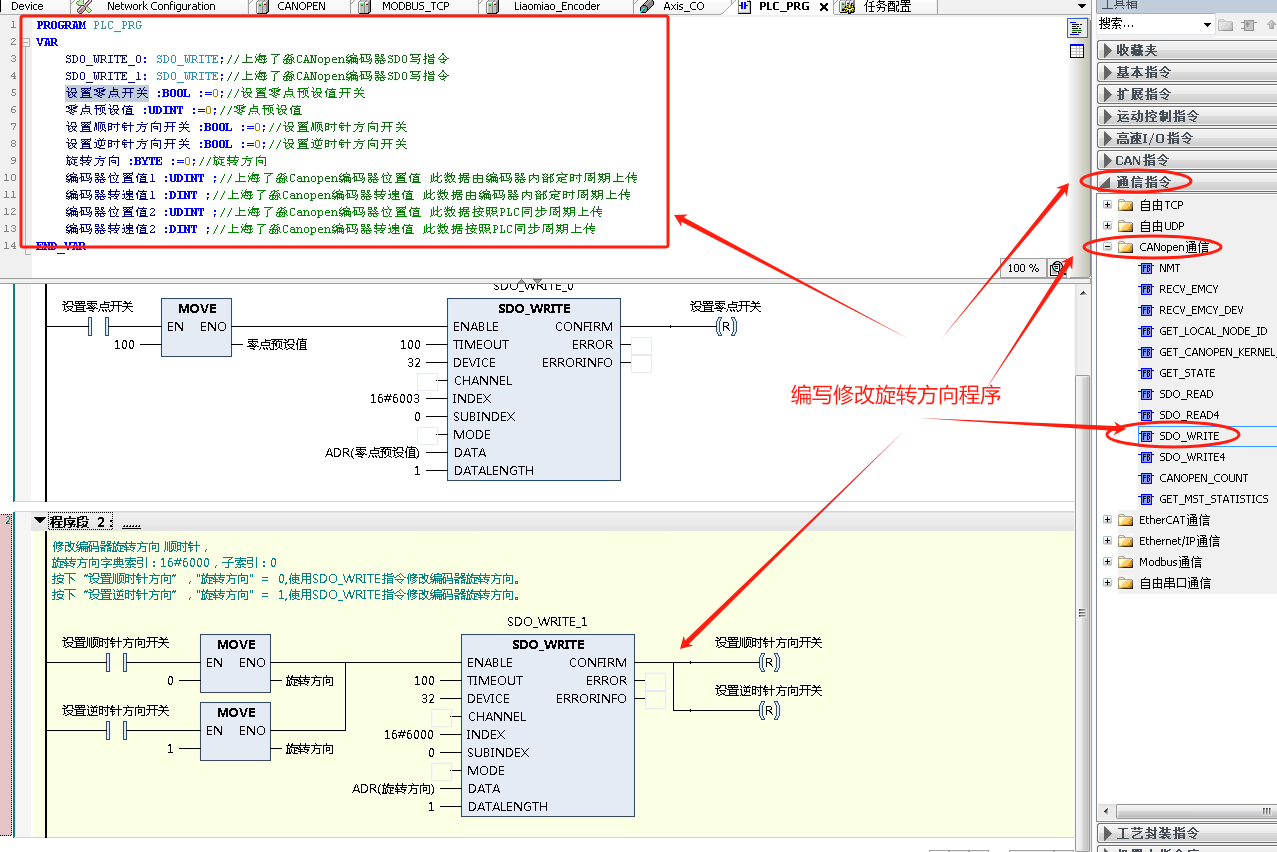

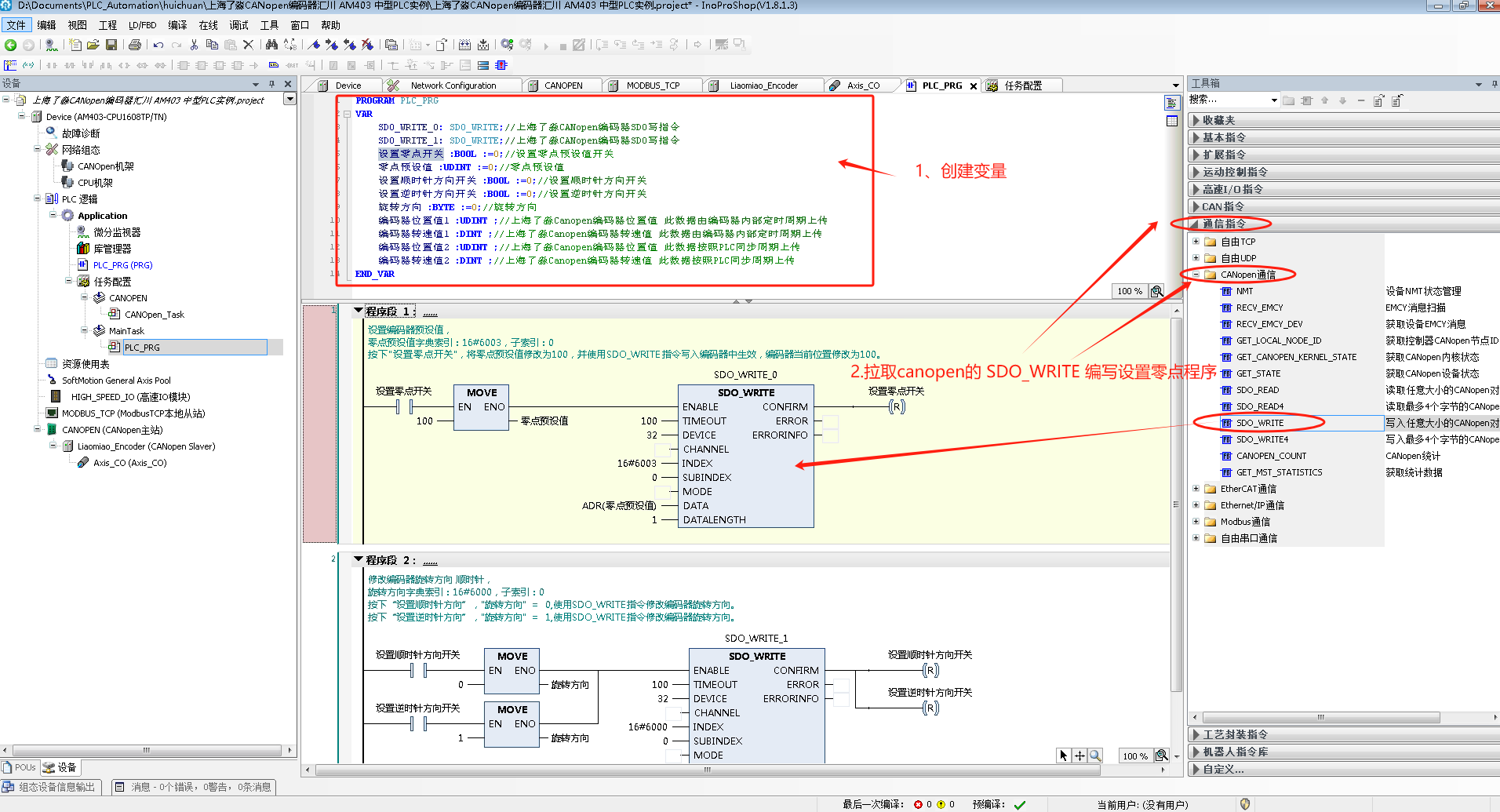

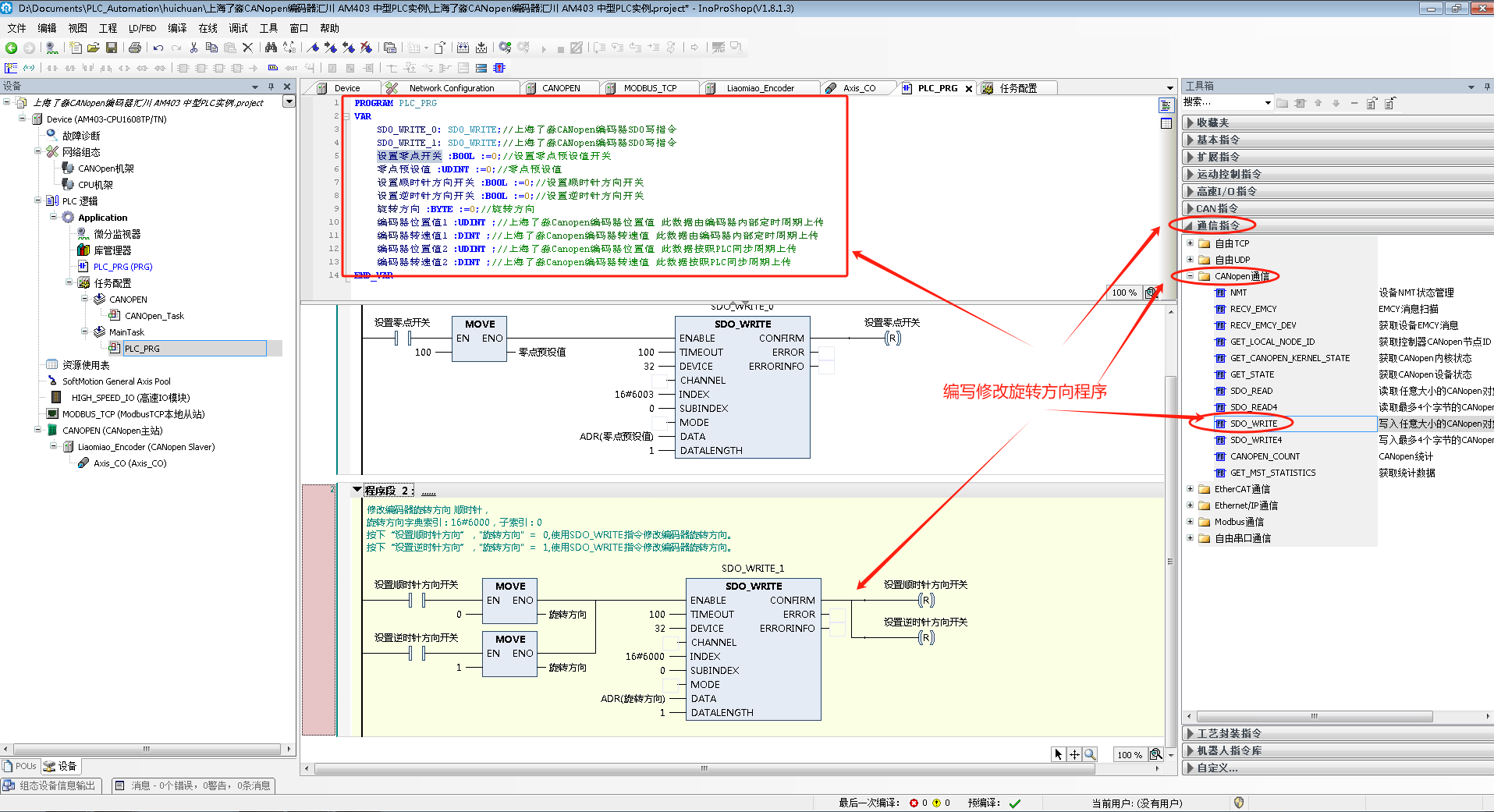

10、编写修改旋转方向梯形图程序

修改编码器旋转方向：

旋转方向字典索引：16#6000，子索引：0

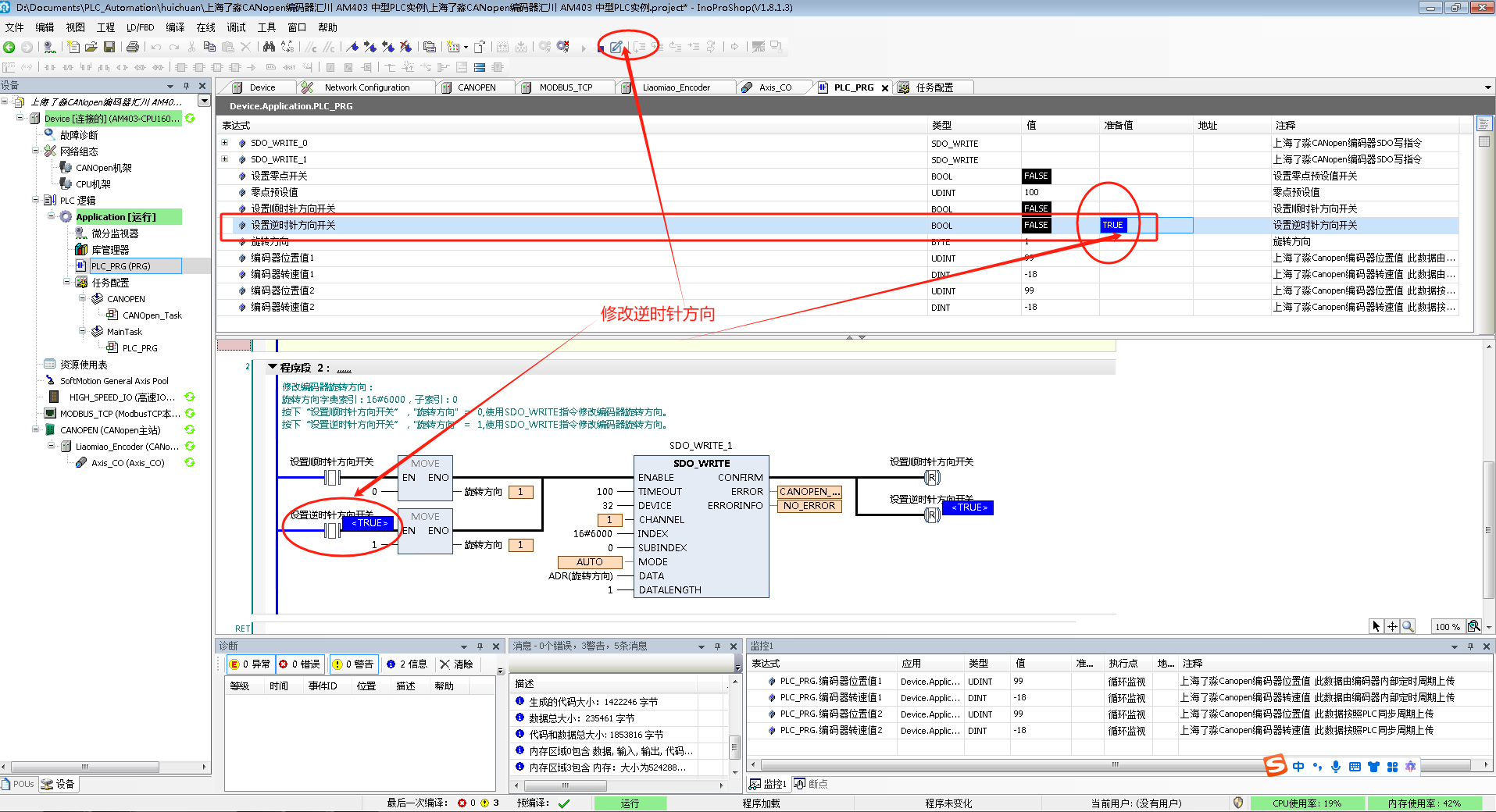

按下“设置顺时针方向开关”，"旋转方向" = 0,使用SDO_WRITE指令修改编码器旋转方向。

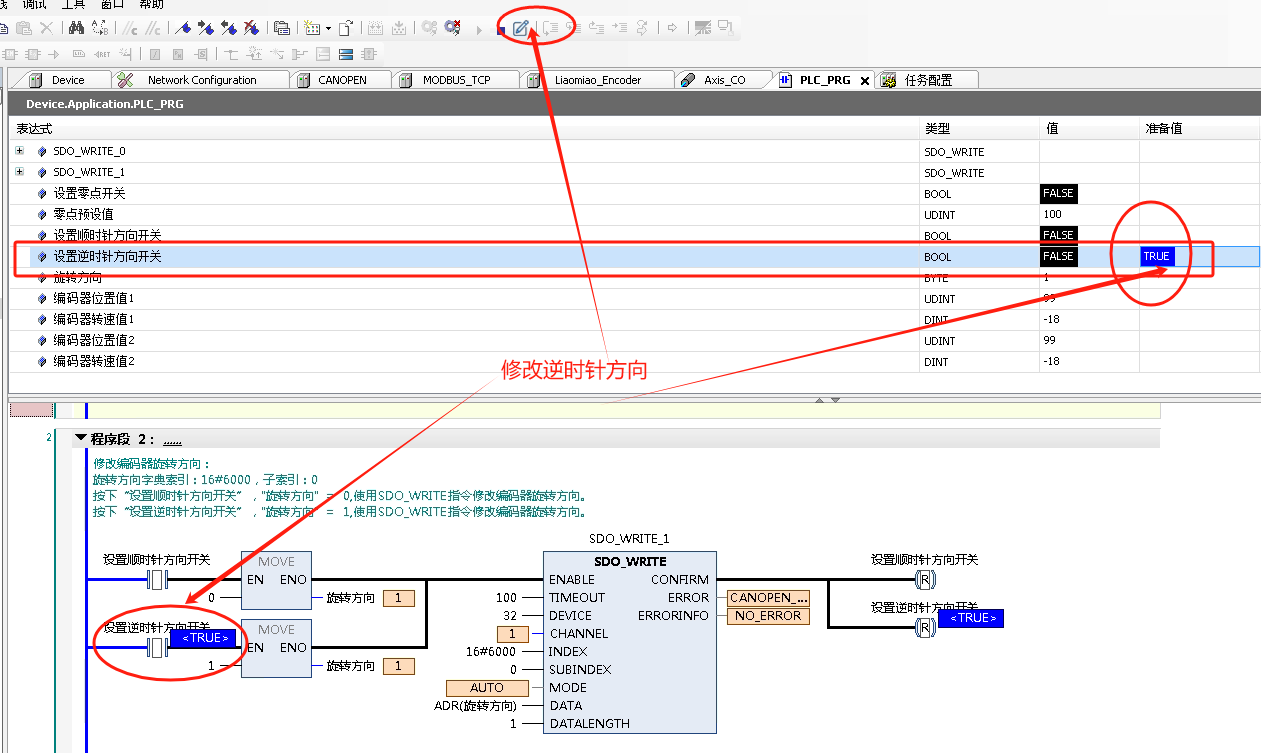

按下“设置逆时针方向开关”，"旋转方向" = 1,使用SDO_WRITE指令修改编码器旋转方向。

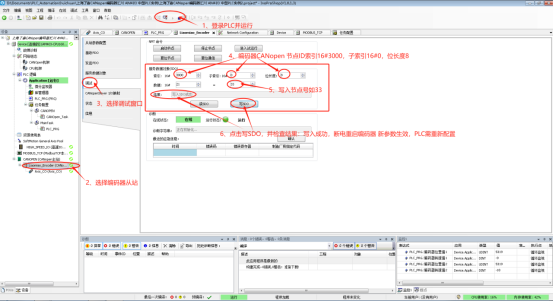

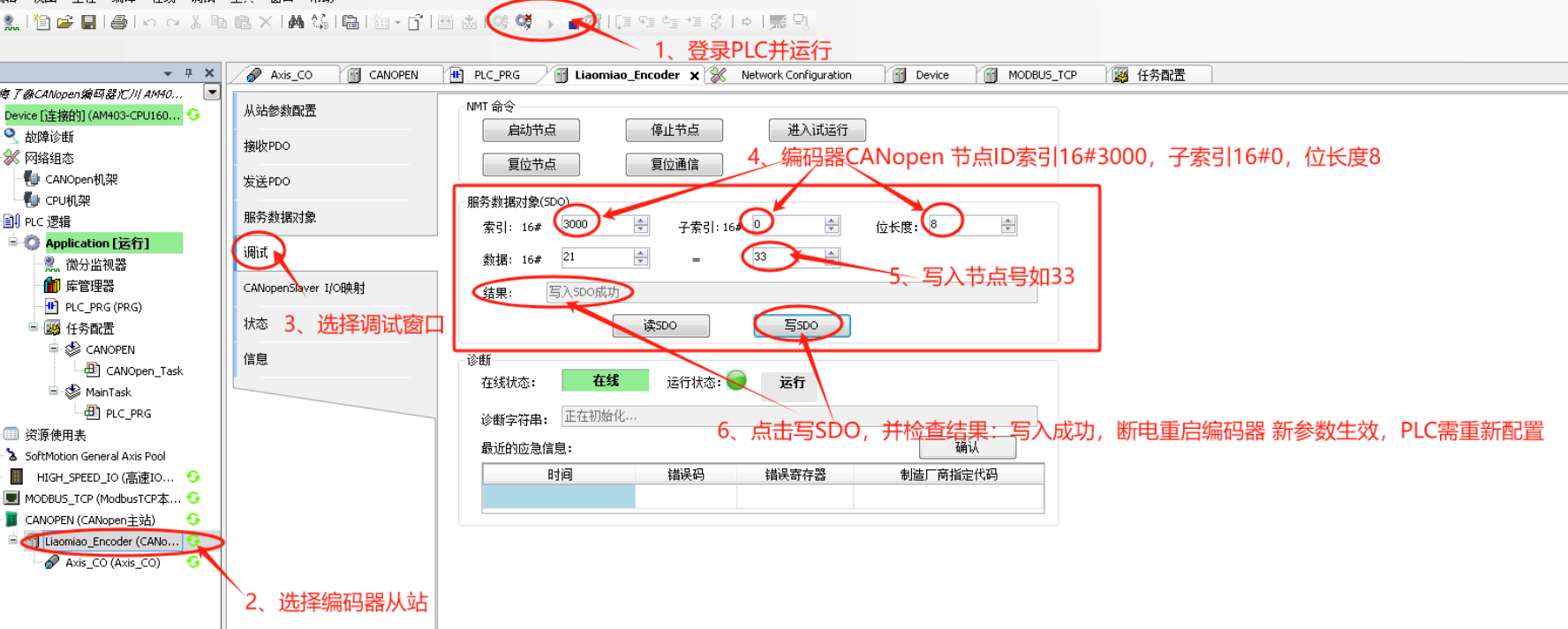

11、通过PLC修改CANopen编码器节点ID

使用出厂默认通讯参数让CANopen编码器与PLC建立通讯连接，在调试窗口中可以发送服务数据对象（SDO）数据修改编码器CANopen节点ID，完毕后断电重启编码器，新的通讯参数生效，PLC应按照新的CANopen通讯参数进行重新配置.

CANopen节点ID 字典索引：16#3000，子索引：0，位长度8bit

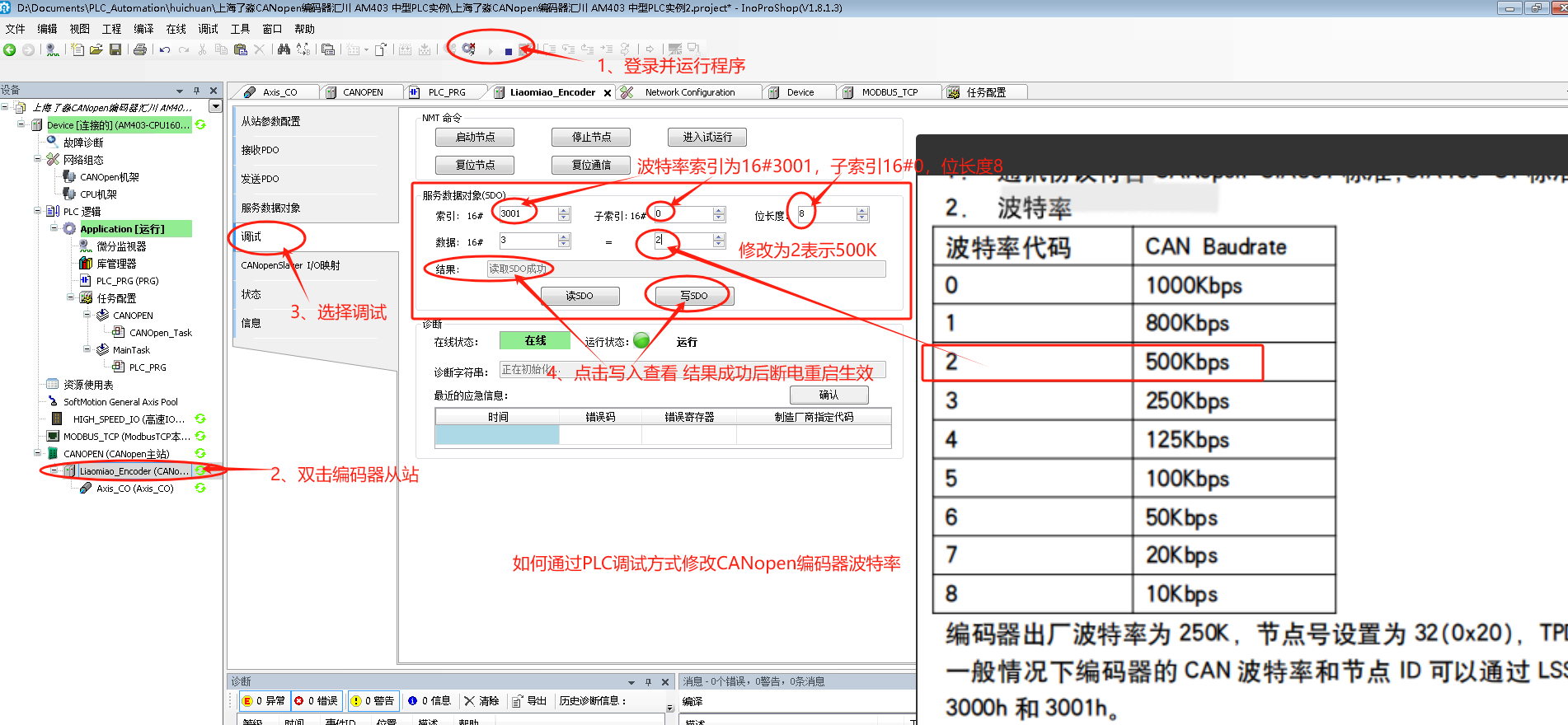

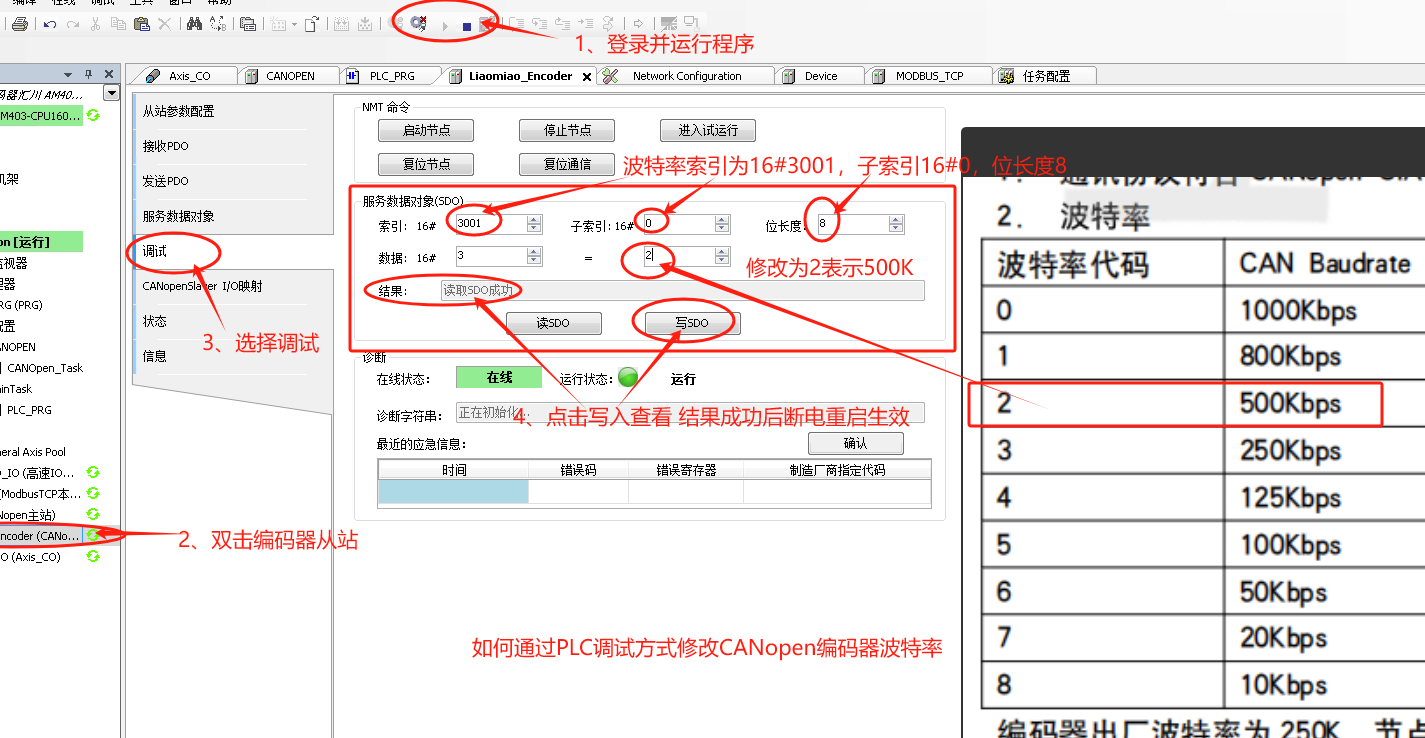

12、通过PLC修改CANopen编码器波特率

使用出厂默认通讯参数让CANopen编码器与PLC建立通讯连接，在调试窗口中可以发送服务数据对象（SDO）数据修改编码器CANopen波特率，完毕后断电重启编码器，新的通讯参数生效，PLC应按照新的CANopen通讯参数进行重新配置.

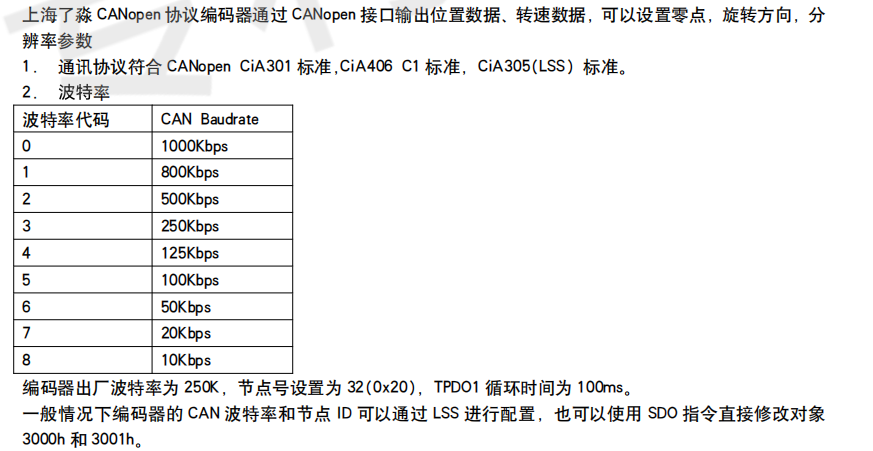

CANopen波特率代码 字典索引：16#3001，子索引：0，位长度8bit
