Modbus-TCP编码器制作M12航空插头-GME-58L系列
相关资料教程链接：
●淘宝购买链接：
PROFINET EtherCAT Modbus-TCP 以太网多圈绝对值编码器-淘宝网
以太网编码器用航空插头 工业以太网编码器 上海了淼自动化-淘宝网
拉线编码器 PROFINET EtherCAT CAN RS485 4~20mA SSI 本安防爆-淘宝网
58多圈编码器支架 多圈绝对值编码器262144圈 上海了淼-淘宝网
●产品手册下载链接：
●3D外形图下载链接：
●PLC项目工程例程下载链接：
例程-Modbus-TCP编码器S7-200 Smart PLC
●图文教程链接：
工业以太网编码器图文教程：
Modbus-TCP编码器与西门子PLCS7-1200/S7-200PLC使用教程
●视频教程链接：
上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。
262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。
编码器购买链接：
PROFINET EtherCAT Modbus-TCP 以太网齿轮多圈绝对值编码器-淘宝网
M12航空插头购买链接：
以太网编码器用航空插头 工业以太网编码器 上海了淼自动化-淘宝网
注意：
以太网编码器电源线要使用带屏蔽双绞线，网络线要使用超五类带屏蔽工业电缆，布线时要远离电机动力线，以降低干扰对网络通讯的影响。

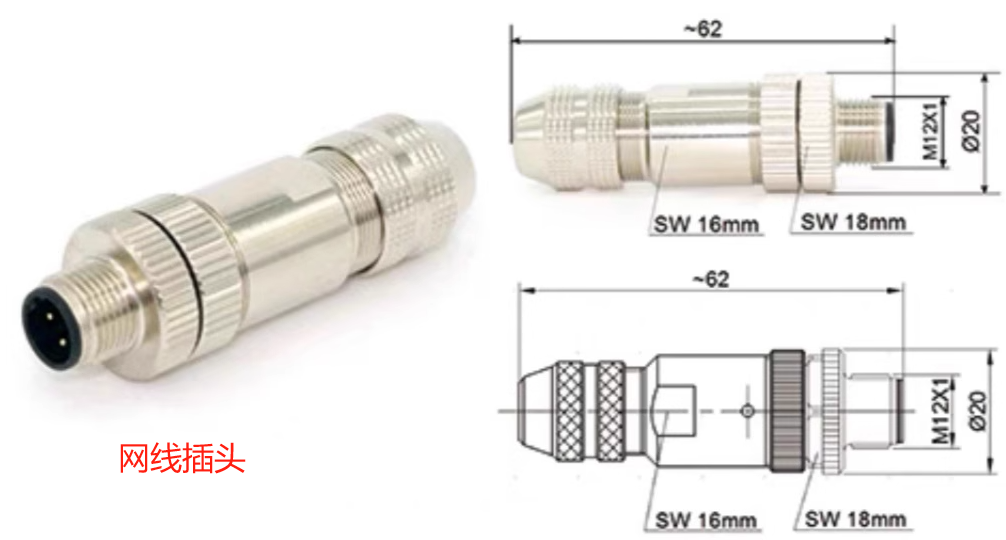

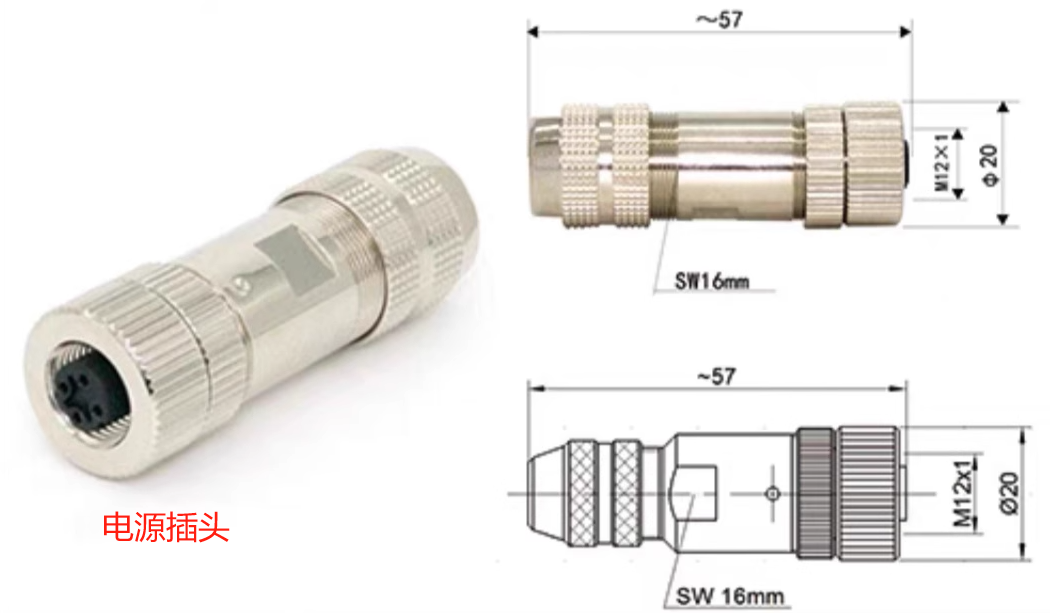

1、M12航空插头尺寸

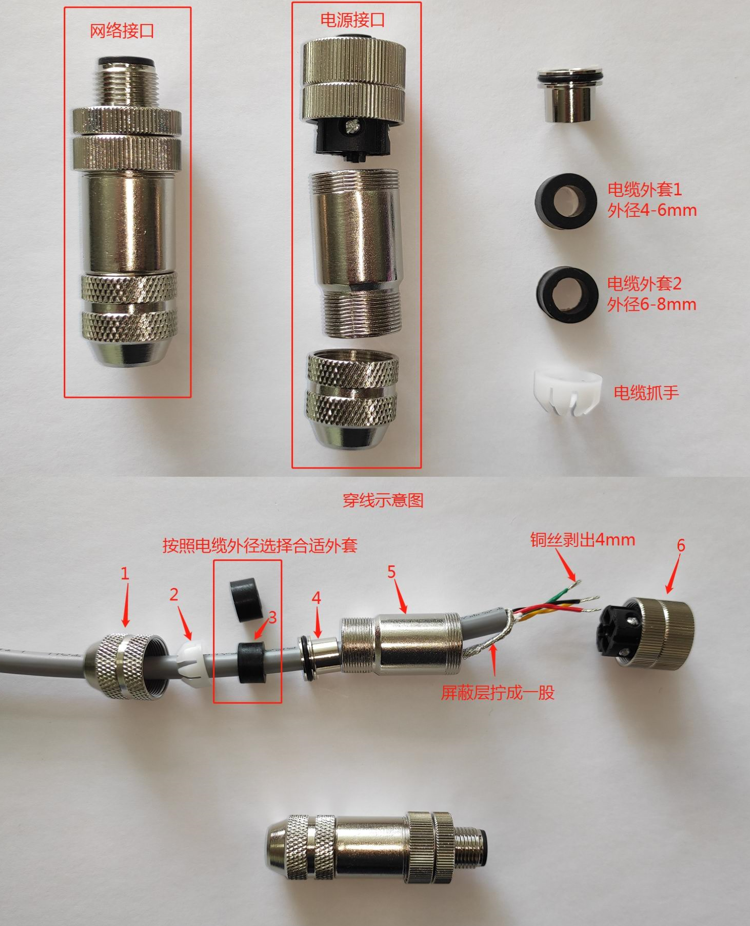

2、M12航空插头总体穿线示意图

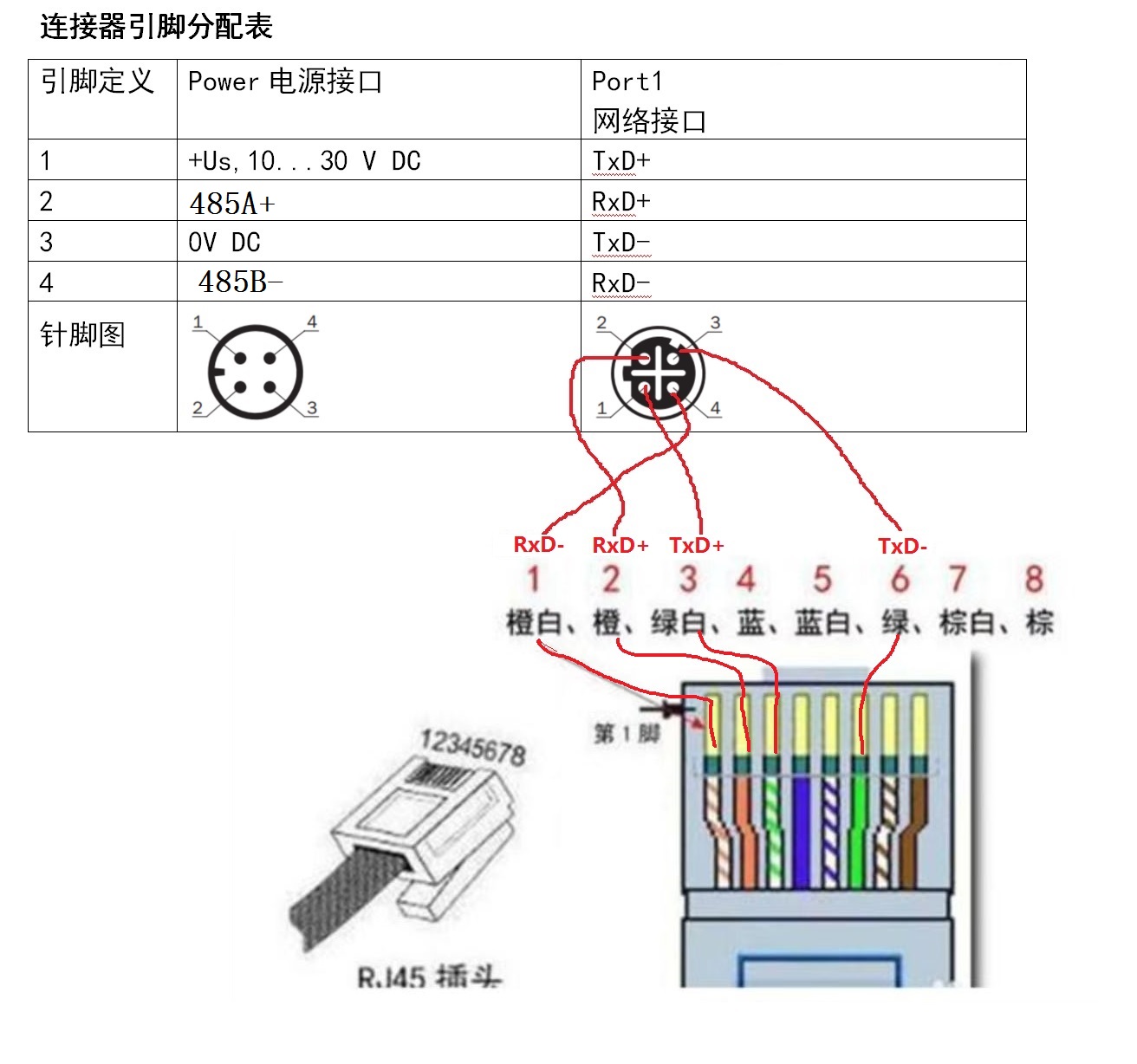

3、编码器M12连接器与RJ45网线线序示意图：

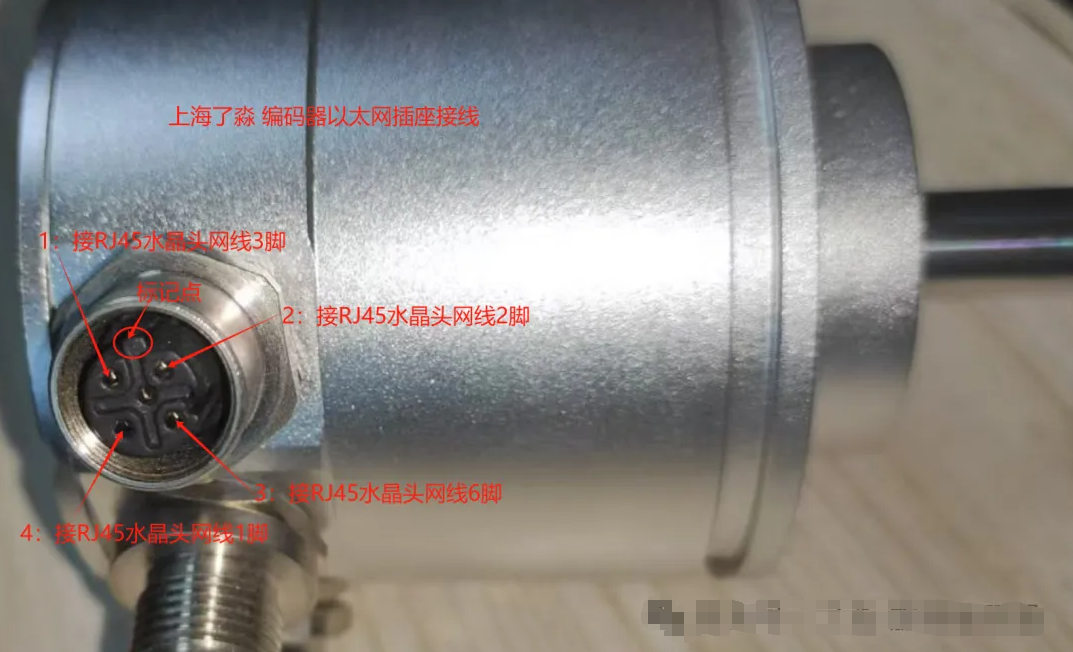

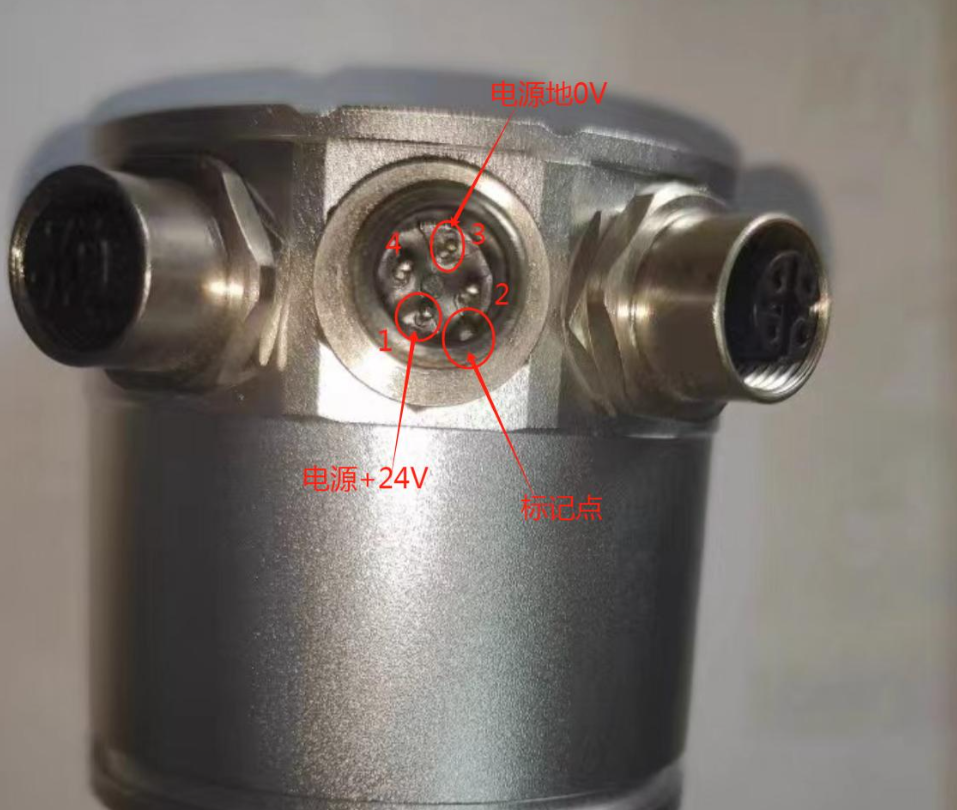

要注意编码器插座上的针脚顺序

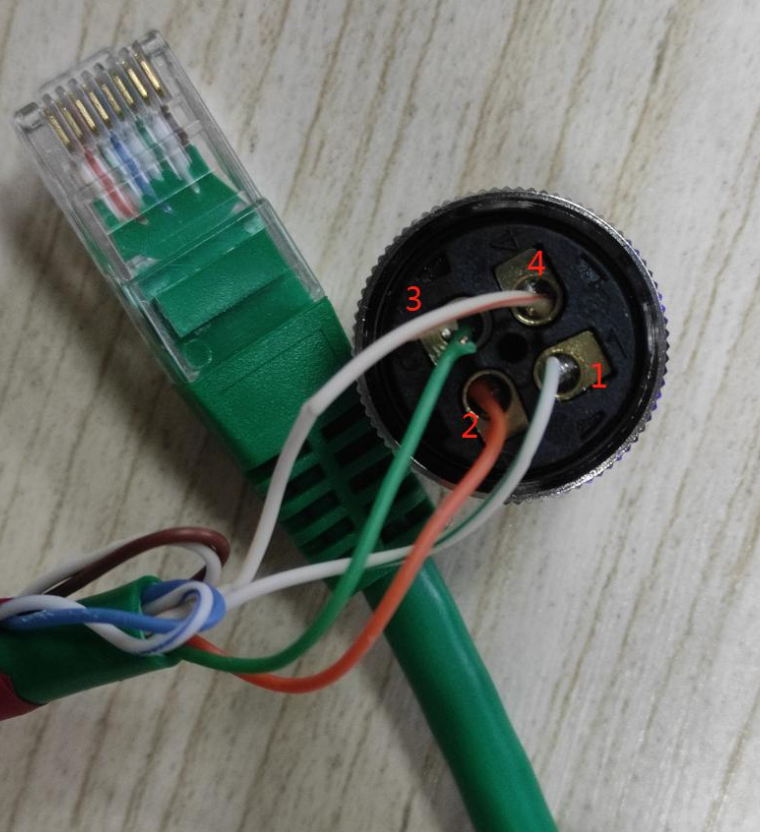

4、编码器M12连接器与CAT5e超五类8芯带屏蔽工业以太网线接法：

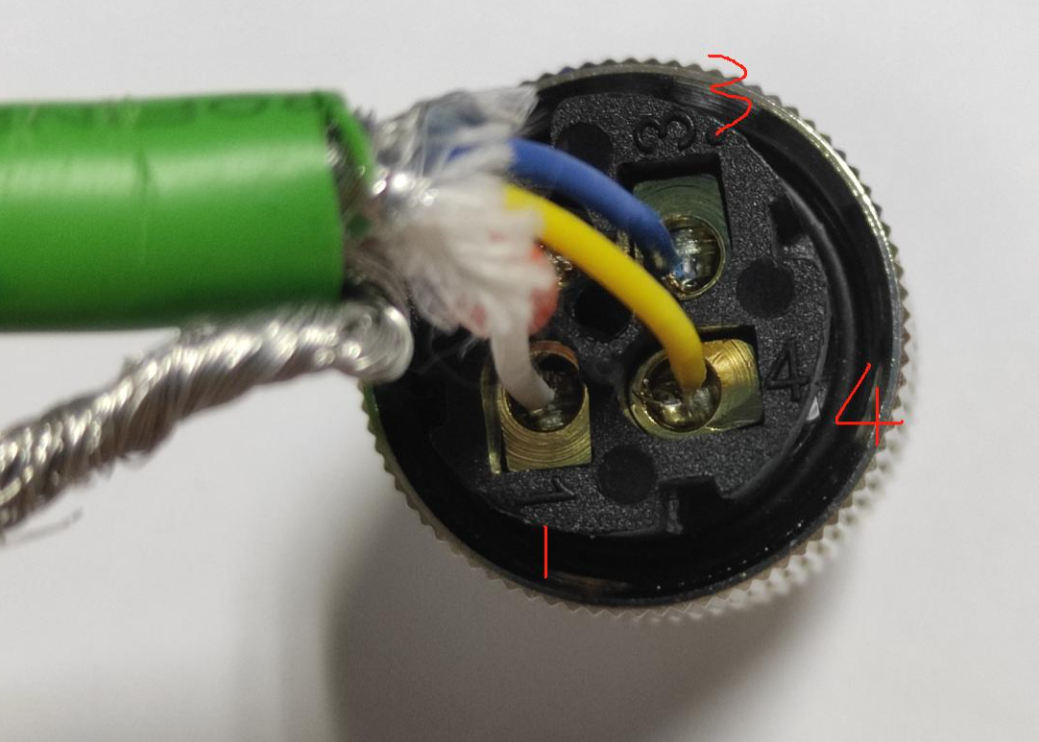

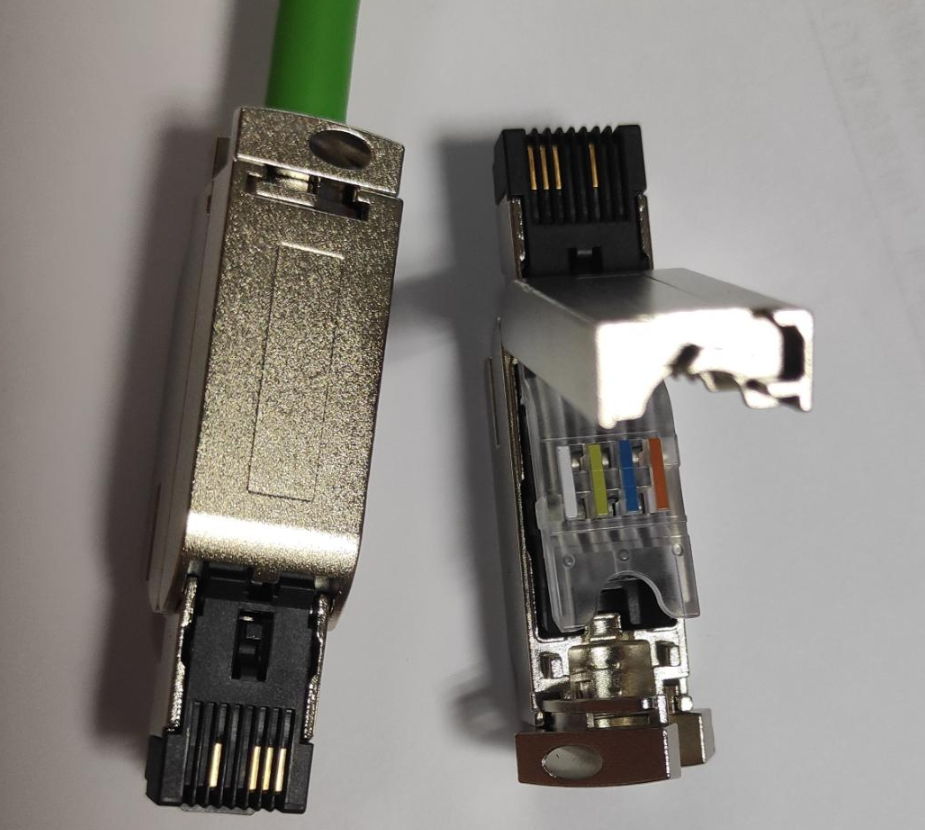

5、编码器M12连接器与超五类4芯西门子专用工业以太网线接法：
