1、编码器技术参数：

产品型号：LM-AE-V2-0.1-I-I-66-38AH

1、量    程：0°~ 360°

2、旋转方向：蓝色线悬空CW(顺时针角度增加)，

蓝色线与棕色gnd短接CCW(逆时针角度增加)

3、电源电压：DC 10~30V

4、输出方式：0~5V

5、电气隔离：供电与输出信号间隔离

6、隔离电压：1000V

7、分 辨 率：0.01°

8、绝对精度：±0.1°

9、响应时间：2ms

10、使用温度：-40℃~+85℃

11、IP等级：IP66

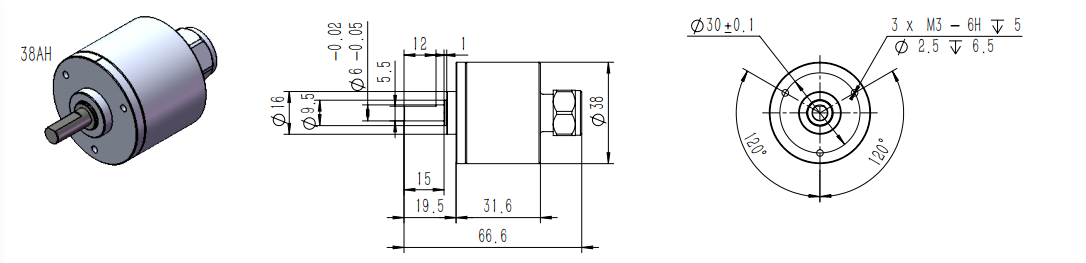

12、机械尺寸：38AH

13、数字通讯方式：TTL电平3.3V，支持Modbus-RTU协议

14、引线长度：0.8米，7芯屏蔽线

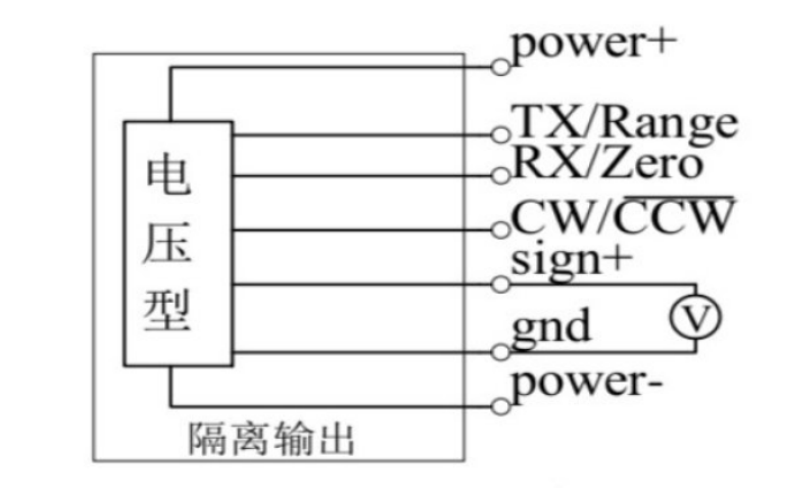

15、接线方式：

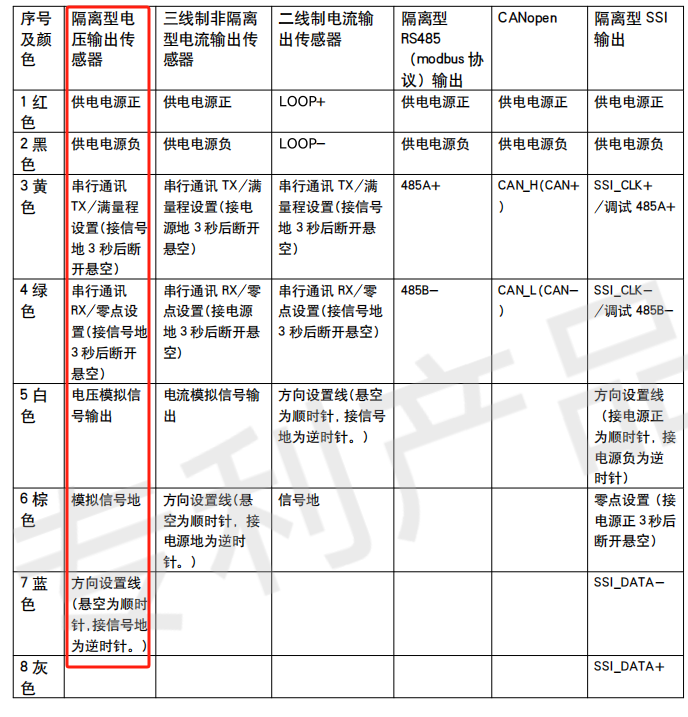

红—电源+，黑—电源地，白—信号+，黄—通讯TX/量程Range，绿—通讯RX/置零Zero，棕—信号地，蓝—方向线。

2、信号线设置说明：

1、在0°~最大量程的范围内，输出信号由0V到5V线性变化，若角度超过最大量程则输出为5V。

2、方向设置：传感器供电后，蓝色—方向设置线保持悬空，则传感器顺时针旋转角度增加；蓝色—方向设置线与棕色—信号地持续短接，则传感器逆时针旋转角度增加；方向线悬空时需要做好绝缘处理。

3、零位设置：传感器供电后，将绿色线—通讯RX/置零Zero接棕色线—信号地2秒以上，之后悬空并做好绝缘，则设置当前位置为零点，即：输出电压0V。注意：零点设定时，如果出现输出电压不稳定，则需微调角度，重新进行零位设置。

4、量程设置：完成零位设置后，将传感器旋转到指定位置，将黄色线—通讯TX/量程Range接棕色线—信号地2秒以上，之后悬空并做好绝缘，则设置当前位置为最大量程，即：输出电压5V。

5、数字通讯线路不使用时可以悬空，做好绝缘处理。

另外还可利用数字通讯线路设置传感器参数，协议兼容Modbus-RTU，可联系我公司技术支持人员寻求支持。

3、3.3V-TTL接口通讯说明：

4、安装尺寸就要求：

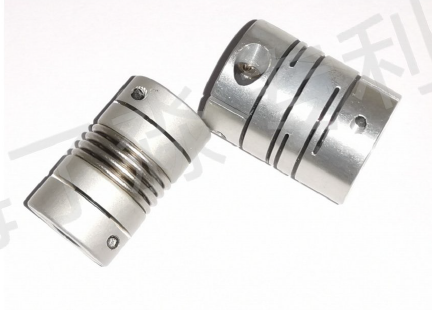

要求使用类似下图柔性联轴节连接传感器转轴，保证传感器寿命。
