上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。
LM-IE系列增量式编码器当前售价580元起。

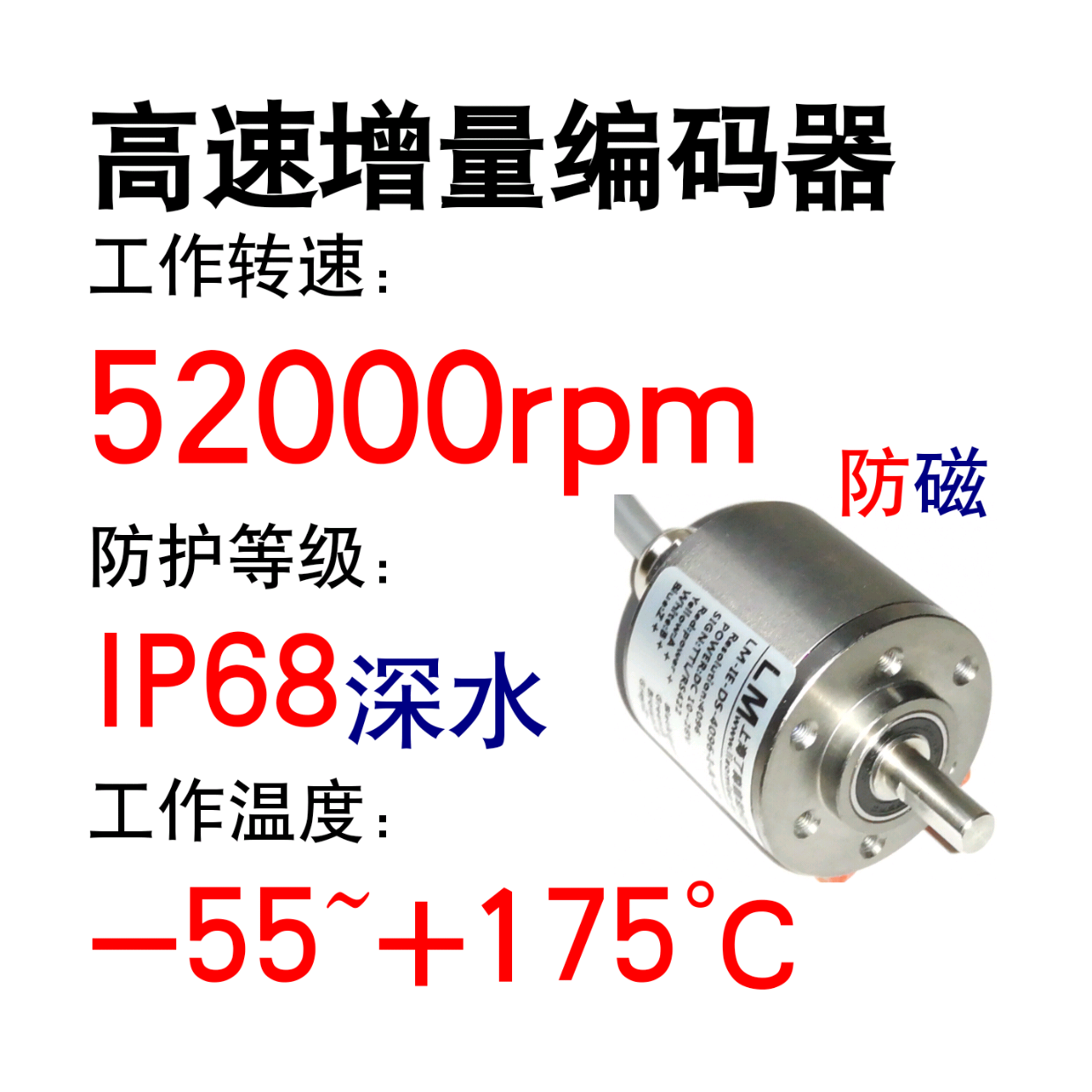

一、产品介绍
LM-IE系列增量编码器是一款通用的增量式旋转编码器，它将位移转换为周期性的电脉冲信号进行输出，具备多种电气与机械接口。
有如下特点：
1、外径φ38mm；
2、出轴φ6mm，通用兼容型；
3、增量型，360旋转无限位；
4、输出电气信号齐全；
5、最高转速52000rpm；
6、脉冲数：25、25、50、100、200、300、400、500、1000、256、512、1024、2048、4096；
7、电气接口齐全：NPN、PNP、推完互补、5V电压脉冲、RS422差分、HTL差分、5V差分；
8、防磁设计，无惧磁场干扰，保证精准。
二、产品分类

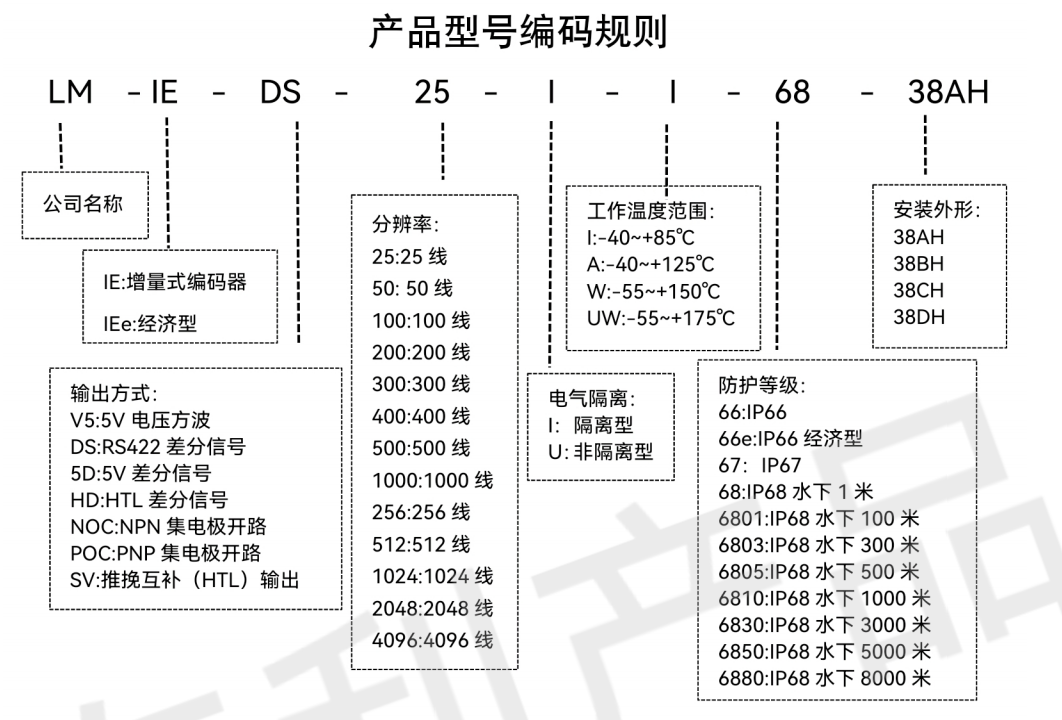

LM-IE系列增量式旋转编码器产品型号：
三、技术参数
1．LM-IE系列增量式旋转编码器电气参数：
系列型号 | LM-IE-NOC | LM-IE-POC | LM-IE-SV | LM-IE-V5 | LM-IE-DS | LM-IE-5D | LM-IE-HD |
输出形式 | NPN集电极开路输出 | PNP集电极开路输出 | 推挽互补输出 | 5V电压脉冲输出 | RS422差分输出 | 5V差分输出 | HTL差分输出 |
电源电压 | DC10~30V，空载电流15mA | ||||||
接口保护 | 电源极性反接保护，输出端短路保护 | ||||||
输出电流 | 最大 20mA/相 | ||||||
脉冲数 | 25、25、50、100、200、300、400、500、1000、256、512、1024、2048、4096可选 | ||||||
输出相 | A、B、Z相 | A+、A-、B+、B-、Z+、Z-相 | |||||
输出相位差 | A相与B相的相位差90±45° | ||||||
输出信号带宽 | 1000KHz | 4000KHz | 1000KHz | ||||
| EMC [2014/30/EU] 标准 | EN 55032:2015+A11:2020 EN 55035:2017+A11:202 | ||||||
2．LM-IE系列增量式旋转编码器机械参数：
项目 | 参数指标 |
法兰直径 | Φ38mm |
轴直径 | Φ6mm |
轴材料 | 304不锈钢 |
法兰材料 | 铝/304不锈钢可选 |
外壳材料 | 铝/304不锈钢可选 |
最高转速 | 52000r/min |
防护等级 | IP65/IP66/IP67/IP68可选 |
工作温度 | -40~+85℃/-40~+125℃/-55~+175℃可选 |
震动 | 4g |
冲击 | 200g |
安装外形 | 38AH |
电缆 | 尾部轴出线0.8米 |
3．LM-IE系列增量式旋转编码器接线定义：
颜色 | NPN集电极开路 | PNP集电极开路 | 推挽互补 | 5V电压脉冲输出 | RS422差分 | 5V差分 | HTL差分 |
1红色 | 电源正 | 电源正 | 电源正 | 电源正 | 电源正 | 电源正 | 电源正 |
2黑色 | 电源负 | 电源负 | 电源负 | 电源负 | 电源负 | 电源负 | 电源负 |
3黄色 | OUT A | OUT A | OUT A | OUT A | OUT A+ | OUT A+ | OUT A+ |
4绿色 | OUT B | OUT B | OUT B | OUT B | OUT A- | OUT A- | OUT A- |
5白色 | OUT Z | OUT Z | OUT Z | OUT Z | OUT B+ | OUT B+ | OUT B+ |
6棕色 | OUT B- | OUT B- | OUT B- | ||||
7蓝色 | OUT Z+ | OUT Z+ | OUT Z+ | ||||
8灰色 | OUT Z- | OUT Z- | OUT Z- |

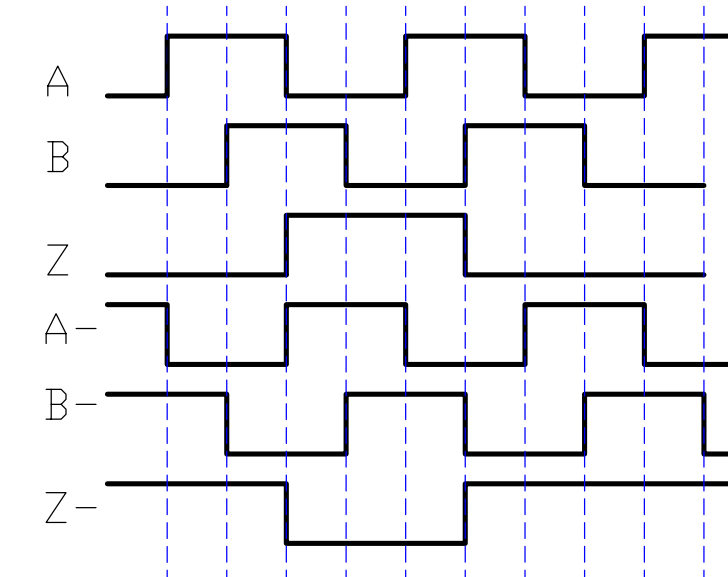

4．LM-IE系列增量式旋转编码器波形
从轴测看顺时针旋转波形。

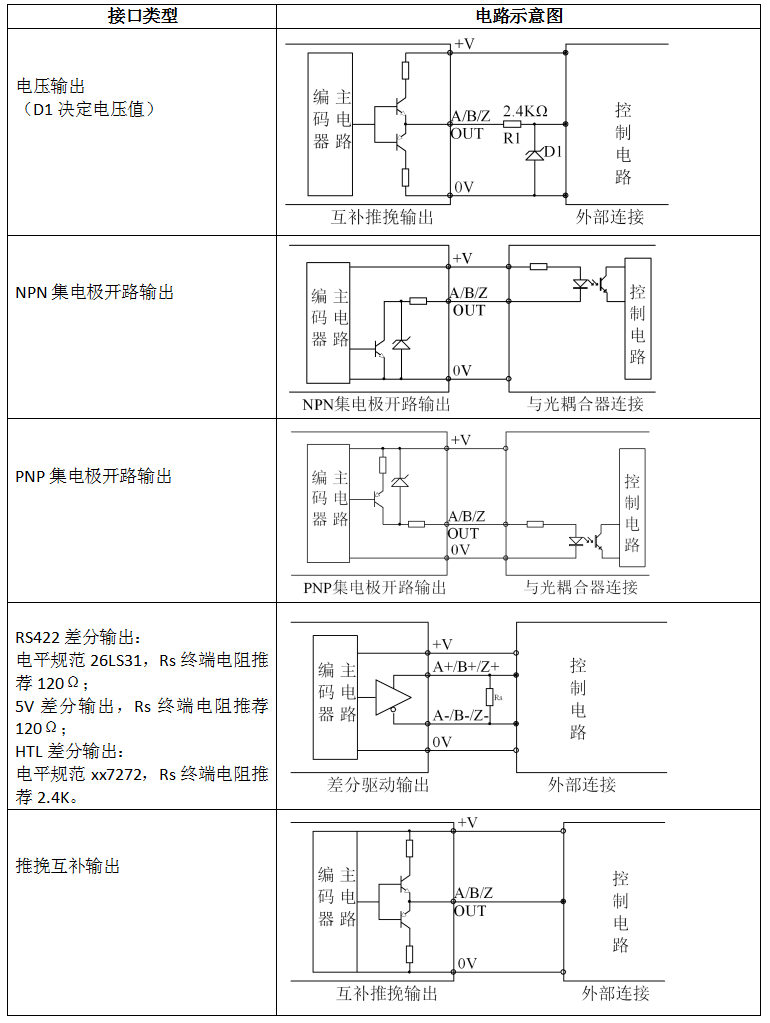

5．LM-IE系列增量式旋转编码器接口电路示意图：
四、机械规格

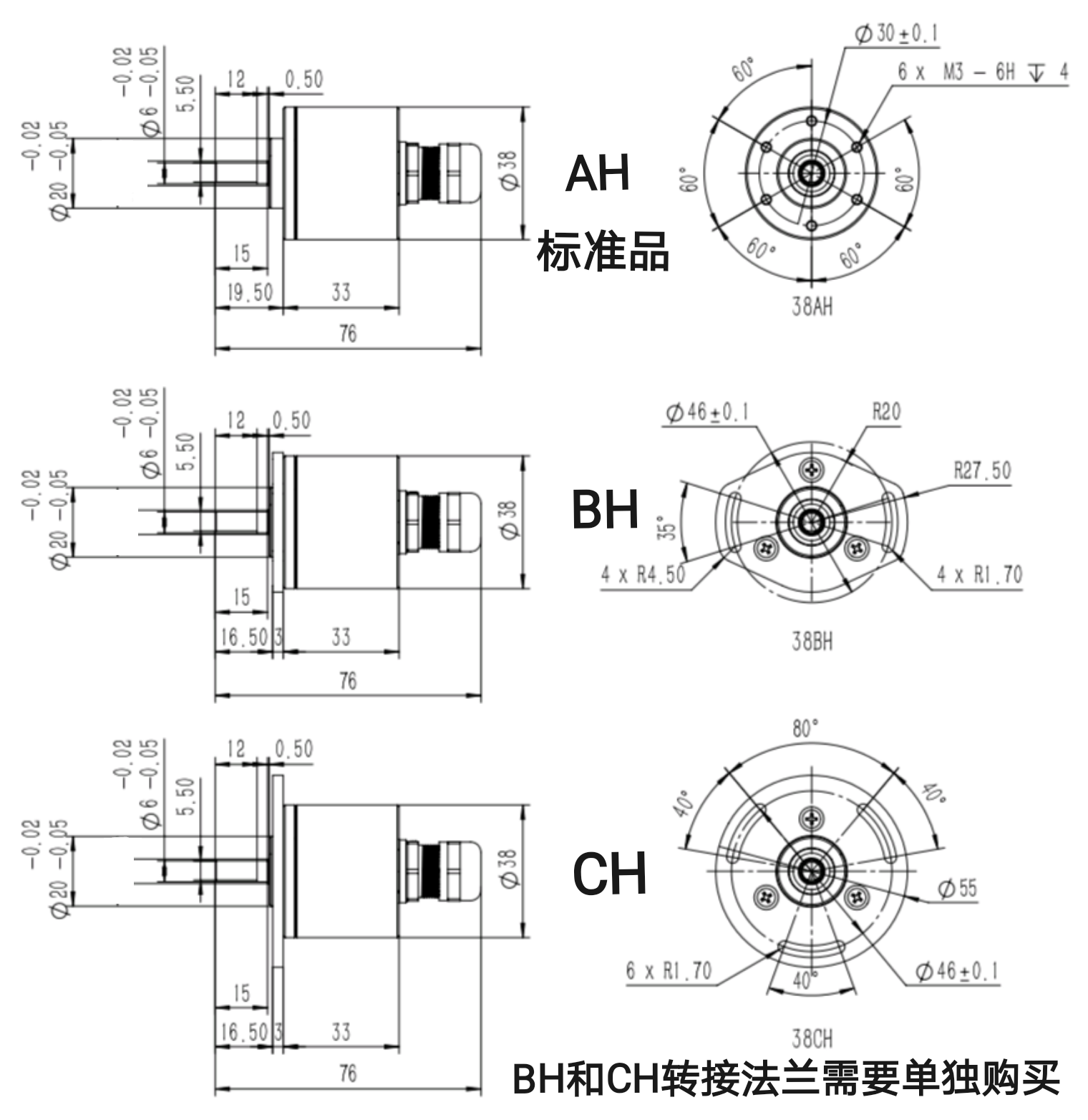

LM-IE系列增量式旋转编码器机械外形尺寸：
