上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。
262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。
GME-SM系列本安防爆机械多圈绝对值编码器当前售价1580元起。
产品特点：
●防爆标志 Ex ia Ⅰ Ma/Ex ia IIC T5 Ga/Ex ia ⅢC T20095℃ Da；
●RS485通讯+SSI通讯；
●最大机械圈数为65536圈，单圈，16圈，256圈，4096圈可选
●长期连续工作转速6000rpm；
●具有转速测量功能；
●齿轮多圈测量机构，直读圈数，不受干扰影响，掉电期间允许全行程转动，允许长期掉电，保持精准；
●重复精度0.05°，综合测量精度达0.05°;
●整体防磁，不惧强大电磁干扰；
●原始单圈分辨率为16位，出厂设置分辨率为13位，用户可设为10~16bit(0.0055°)；
●零位、当前位置、量程、方向可设置;
●柔性盲孔连接结构，专利技术，适应高转速，寿命更长，占用空间小，送编码器支架；
●工作温度-40~+85℃，防护等级IP65/IP67;
●数控加工合金外壳，与端盖无螺钉连接，坚固、抗震、防水、耐腐蚀。
●重载编码器强度更高，出轴可直接安装同步轮、齿轮、米计轮等。
电气参数：
设备类型 | 本安防爆多圈绝对值编码器 | |
机械圈数 | 单圈/16 圈/256 圈/409圈 /65536圈可选 | |
工作电压 Ub | 10~30V DC | |
空载电流 | 最大 19mA | |
工作电流 | 30mA | |
重复精度 | ±0.05 ° | |
线性精度 | ±0.5 °/±0.1 ° | |
通讯方式 | RS485-Modbus-RTU | SSI |
通讯协议 | 通讯协议: Modbus-RTU 通讯波特率: 1200/2400/4800/9600/ 19200（默认）/38400/115200/256000bps 传输电平标准: RS422 电平 | 多圈位数: 最高 16 位 单圈位数: 最高 16 位 故障码: 最高 2 位 总时钟位数: 最高 34 位 输出码制: 格雷码/二进制码 单稳态触发时间: 15...30us 传输速率: 100K...500KBit/s 传输电平标准: RS422 电平 |
零位设置输入 | 软件指令 | 置零线持续接入供电正 3 秒以上，零点设置（预设）生效，之后断开。 |
旋转方向设置 | 软件指令 | 方向线接电源正，顺时针旋转，位置值递增； 方向线接电源负，逆时针旋转，位置值递增。 |
电气线缆 | 0.8 米，4 芯，径向出线 | 0.8 米，10 芯，径向出线 |
隔离电压 | 1000V | |
工作温度 | -40 ... 70℃ | |
存储温度 | -50... 90℃ | |

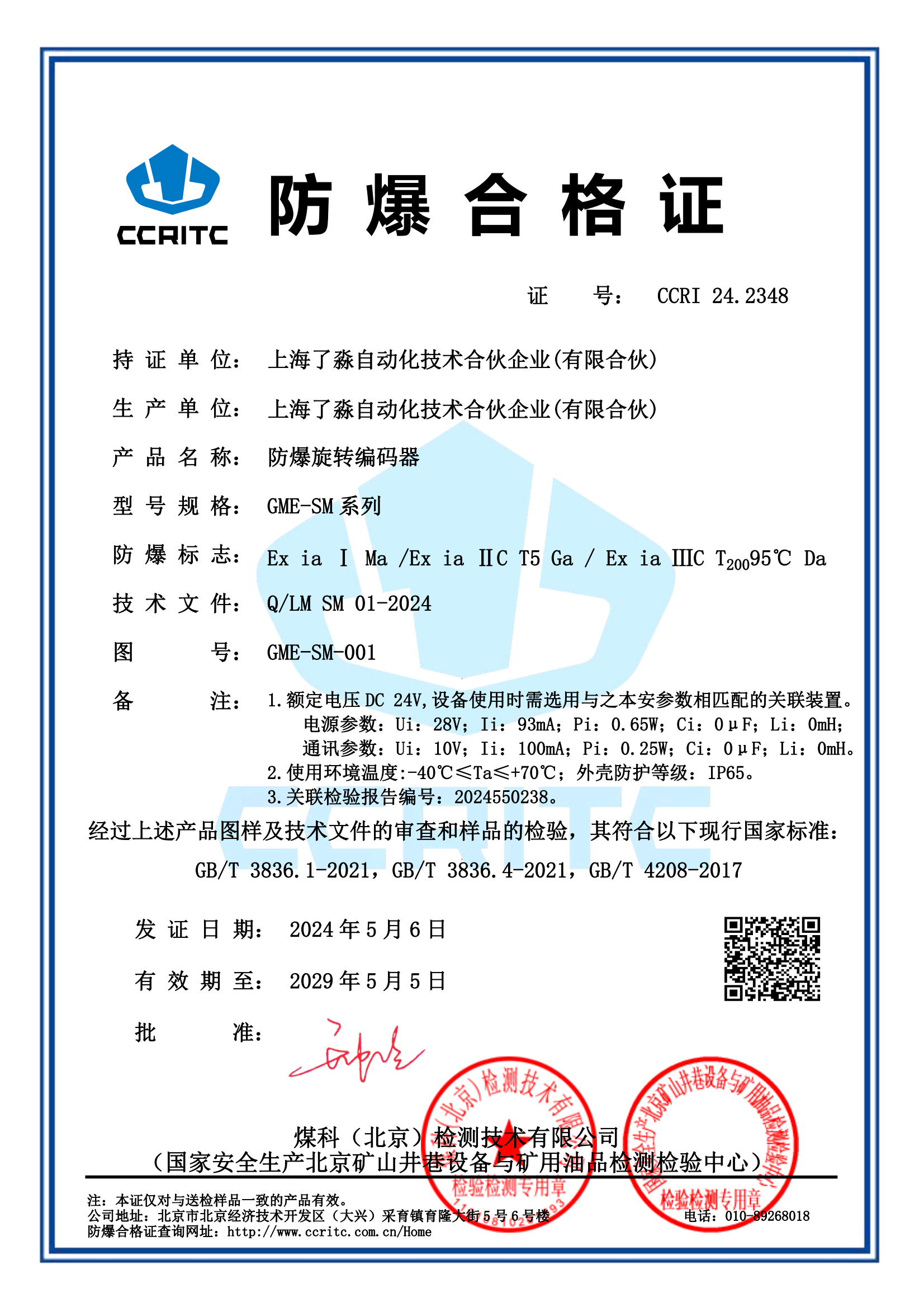

防爆合格证编号 | CCRI 24.2348 | |
防爆标志 | Ex ia ⅠMa/ Ex ia ⅡIC T5 Ga/ Ex ia ⅢC T20095℃ Da | |
本安参数 | 电源参数：Ui：28V；Ii：93mA；Pi：0.65W；Ci：0uF；Li:0mH; 通讯参数：Ui：10V；Ii：100mA；Pi：0.25W；Ci：0uF；Li:0mH。 | |

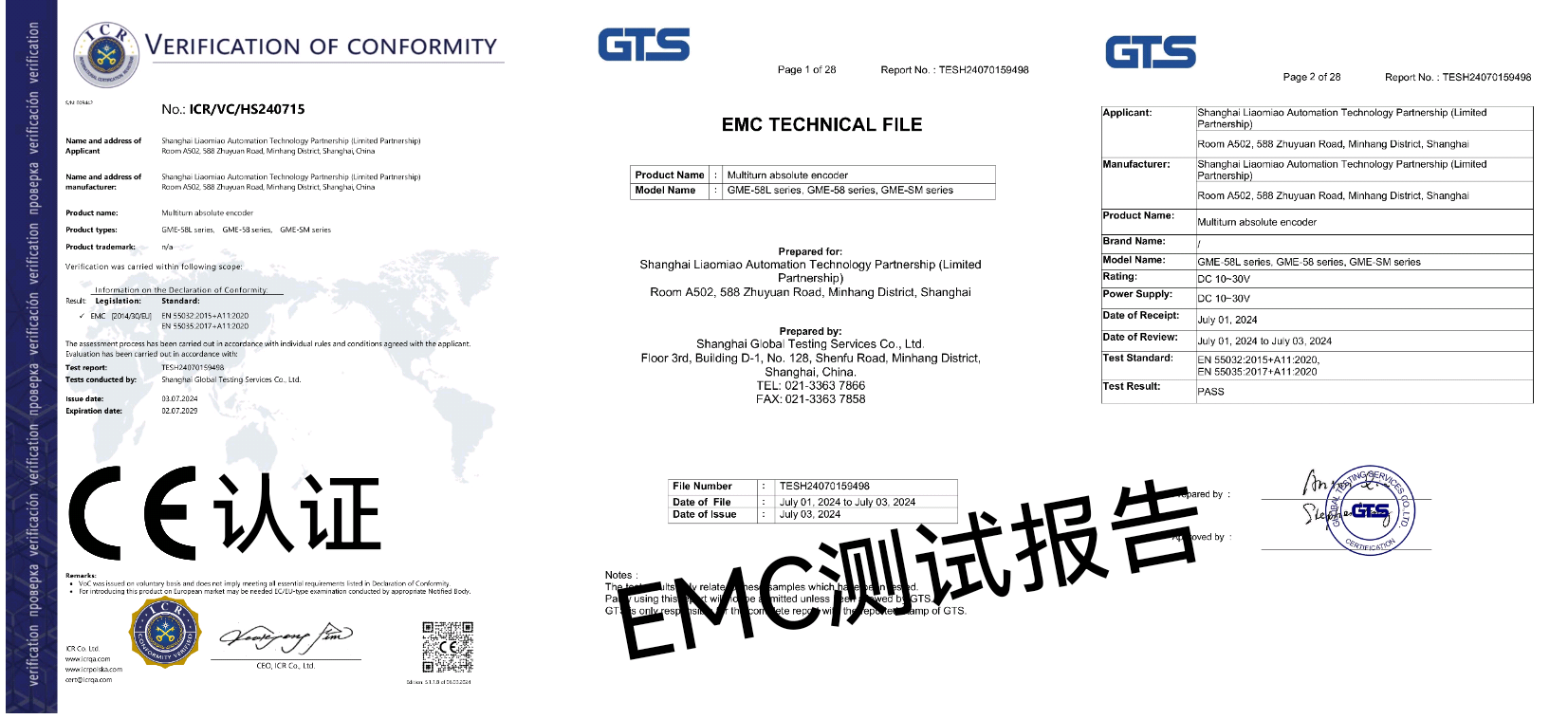

| EMC [2014/30/EU] 标准 | EN 55032:2015+A11:2020 EN 55035:2017+A11:2020 | |
机械参数：
安装结构 | 同步夹紧法兰 |
法兰外径 | 58mm |
出轴 | Φ10x19mm |
外壳 | 结构钢/不锈钢 |
法兰 | 不锈钢 |
轴 | 不锈钢 |
防护等级 IP67 | |
载荷 | 80N（径向），40N（轴向） |
旋转速度 | 最大 1500 转/分钟 |
防护等级 IP65 | |
载荷 | 150N（径向），40N（轴向） |
旋转速度 | 最大 6000 转/分钟 |
振动加速度 | 4g |
冲击加速度 | 200g |
接线端子：
序号 | 颜色 | RS485modbus-rtu | SSI |
1 | 红色 | 电源正+Ub | 电源正+Ub |
2 | 黑色 | 电源负0V | 电源负0V |
3 | 黄色 | RS485信号A+ | RS485信号A+ |
4 | 绿色 | RS485信号B- | RS485信号B- |
5 | 白色 | 旋转方向设置 | |
6 | 棕色 | 零位设置 | |
7 | 灰色 | SSI_CLK+ | |
8 | 蓝色 | SSI_CLK- | |
9 | 紫色 | SSI_DATA+ | |
10 | 粉色 | SSI_DATA- |

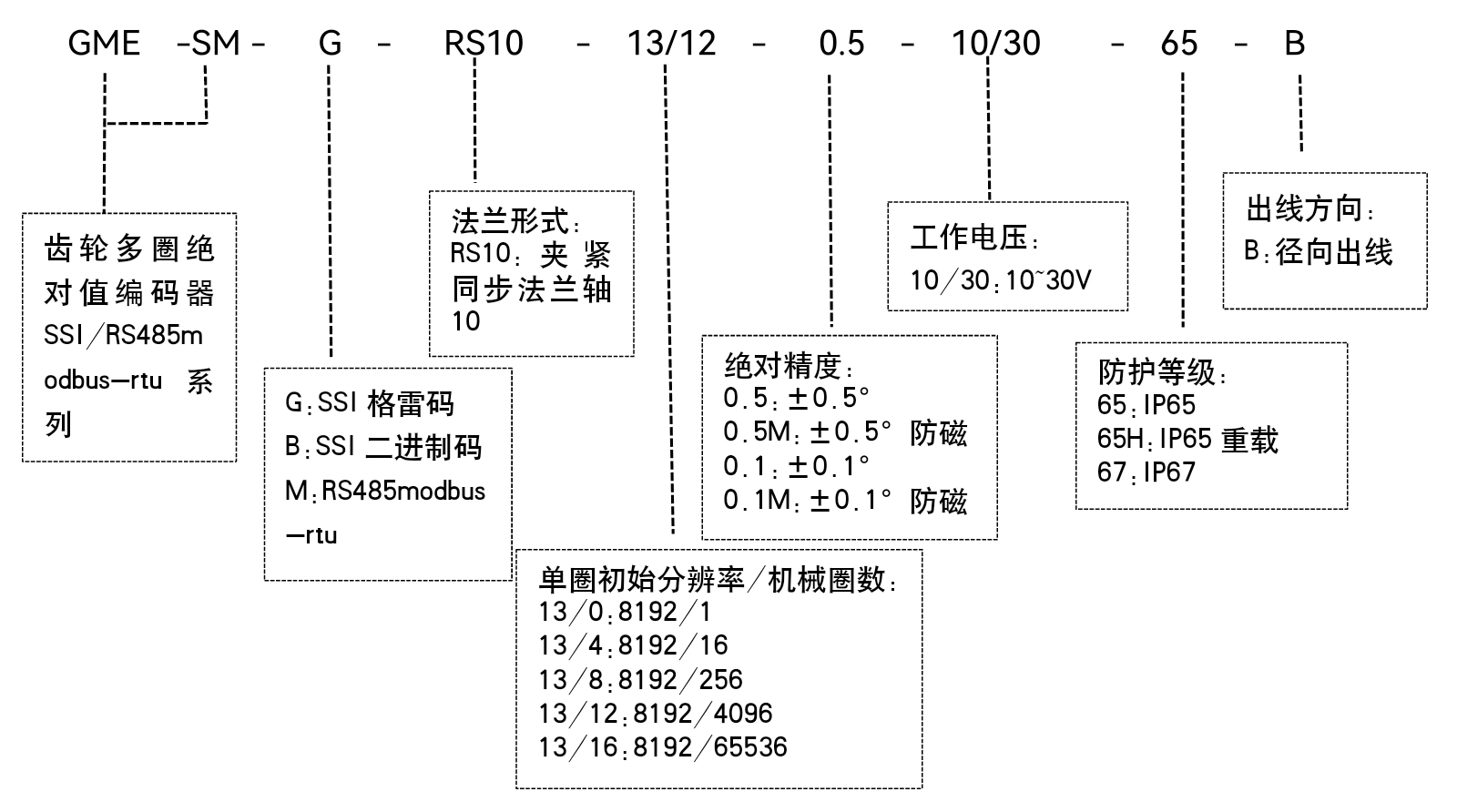

订货信息：
可选配件：
多圈支架 |
|
机械图：
