上海了淼自动化技术合伙企业（有限合伙）为中国自动化行业提供超低价格、顶级性能的国产编码器。
262144圈纯机械齿轮多圈技术遥遥领先国内同行，与国际同步。
GME-58L-PN系列Profinet以太网总线通讯机械多圈绝对值编码器当前售价1380元起。
产品特点：
●PROFINET总线通讯;
●最大机械圈数为262144圈，单圈，16圈，256圈，4096圈，65536圈可选；
●长期连续工作转速6000rpm;
●具有转速测量功能;
●齿轮多圈测量机构，直读圈数，不受干扰影响，掉电期间允许全行程转动，允许长期掉电，保持精准;
●重复精度0.05°，综合测量精度达0.05°;
●整体防磁，不惧强大电磁干扰;
●原始单圈分辨率为16位，出厂设置分辨率为13位，用户可设为10~16bit(0.0055°);
●零位、当前位置、量程、方向可设置;
●柔性盲孔连接结构，专利技术，适应高转速，寿命更长，占用空间小，送编码器支架;
●工作温度-40~+85℃，防护等级IP65/IP67;
●柔性拖链电缆，耐折弯800万次。
●数控加工合金外壳，与端盖无螺钉连接，坚固、抗震、防水、耐腐蚀。
●重载编码器强度更高，出轴可直接安装同步轮、齿轮、米计轮等。
电气参数：
供电电压 | 10 ... 30V DC |
无负载功耗 | ＜2W |
接口电路保护 | 浪涌保护、极性反接保护、ESD保护 |
通讯接口 | PROFINET-IO RT、V4.1 class3 |
数据传输率 | 10Mbit/s、100Mbit/s |
接口周期 | >250us |
输出码制 | 二进制 |
输出电路 | 以太网 |
传输介质 | CAT 5e电缆 |
重复精度 | ±0.05° |
测量精度 | ±0.5°/±0.05° |
数据更新时间 | <2ms |
单圈分辨率 | 13位/8192（默认）、用户可设置10~16位 |
圈数 | 用户可选：单圈、16圈、256圈、4096圈、65536圈、262144圈 |
可配置参数 | 单圈分辨率、圈数、预设值、旋转方向、速度值的输出单位 |
报文格式 | 81 、82 、83 、84 、860（制造商） |
RPI（请求报文间隔） | 2ms ... 750ms |
可用诊断数据 | 最低和最高温度，计数器电源，工作时间计数器电源/启动，最大工作电压，位置故障代码，用于测量方向变化、动作数量 cw 动作数量 ccw 的计数器，最大工作电压。 |
初始化时间 | 6s |
| EMC [2014/30/EU] 标准 | EN 55032:2015+A11:2020 EN 55035:2017+A11:2020 |
机械参数：
机械规格 | 夹紧法兰Φ10mmx20mm/柔性盲孔Φ8mmx6mm |
外径 | Φ58mm |
轴材料 | 不锈钢 |
壳体材料 | 铝合金 |
重量 | 0.3kg |
轴向负载 | 80N（标准型）/250N（重载型） |
径向负载 | 150N（标准型）/350N（重载型） |
轴承寿命 | 3x109转 |
连续工作转速 | 6000RPM |
最大工作转速 | 9000RPM |
抗冲击性 | 100g，6ms |
抗振动性 | 30g，10Hz ... 2000Hz |
防护等级 | IP65/IP67可选 |
工作温度 | -40℃ ... +85℃ |
存储温度 | -40℃ ... +85℃ |
出线方式 | 电源：插头, 1x M12, 4 针, A-coded 以太网：插座, 2x M12, 4 针, D-coded |
接线端子：
引脚定义 | Power电源接口 | Port1、Port2网络接口 |
1 | +Us,10...30 V DC | TxD+ |
2 | - | RxD+ |
3 | 0V DC | TxD- |
4 | - | RxD- |
针脚图 |
|
|
Connector plug, M12 x 1,4-pin,A-coded | Connector socket, M12 x 1,4-pin,D-coded |

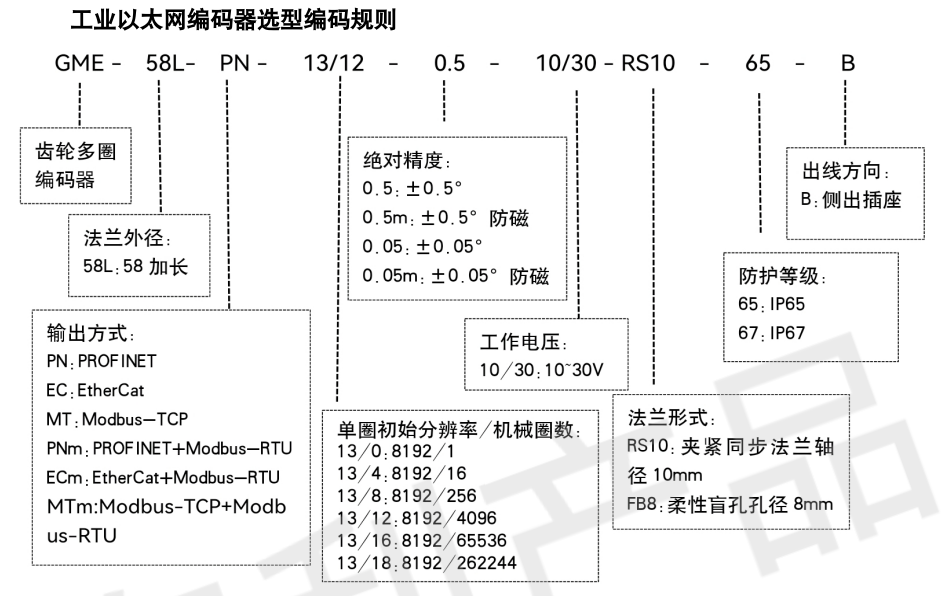

订货信息：
可选配件：
多圈支架 | 电源插头 | 网络插头 |
|
|
|
机械图：
